MACCHINE SAGOMATUBI A SETTORI

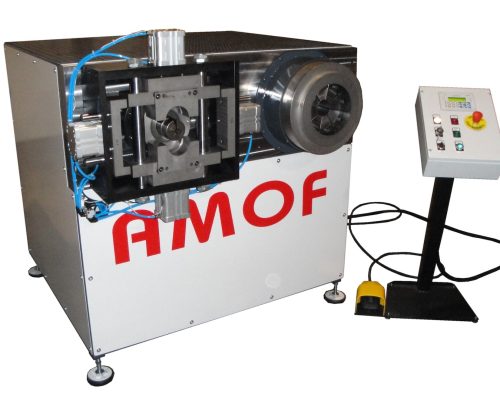

AR ELE

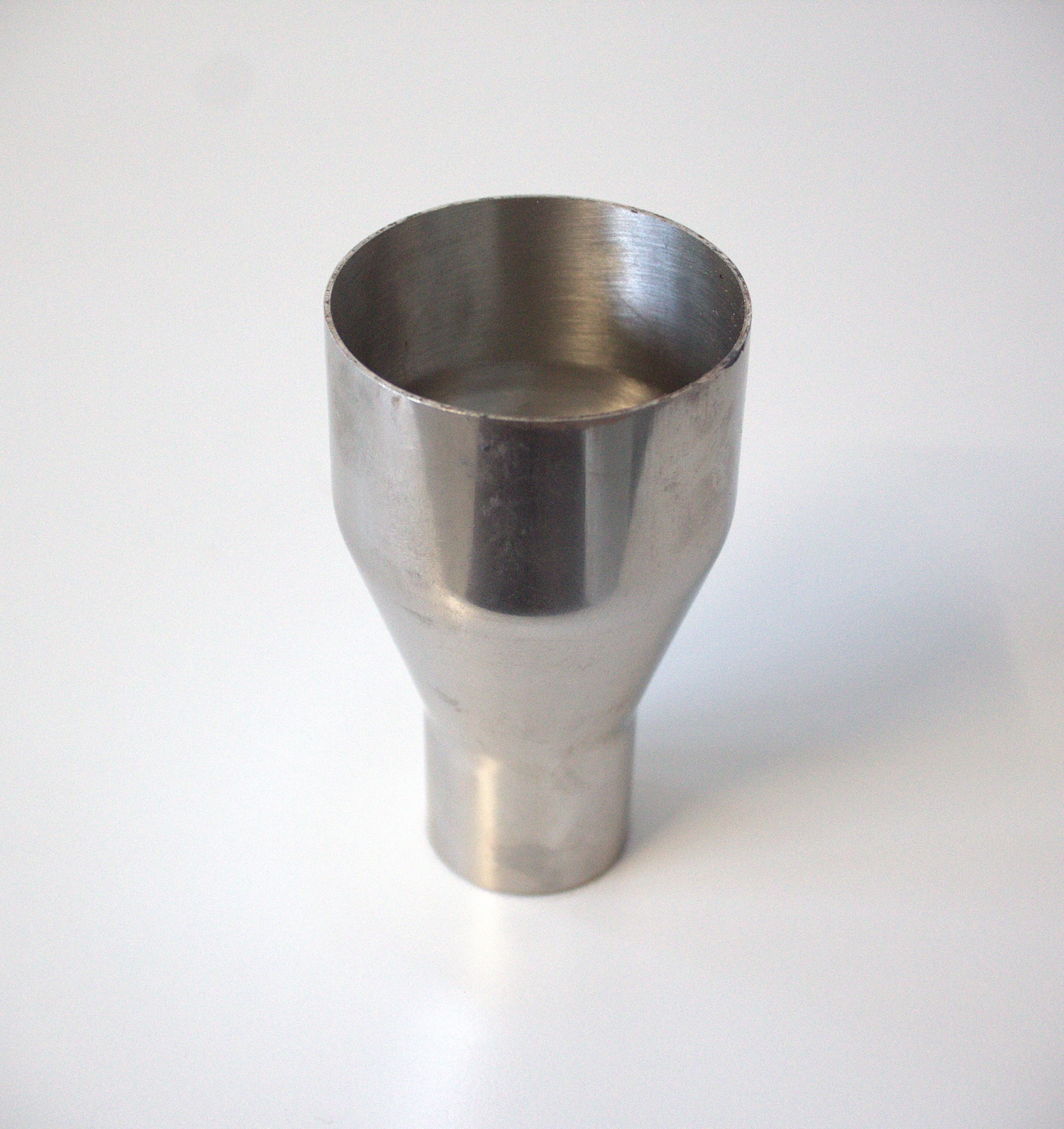

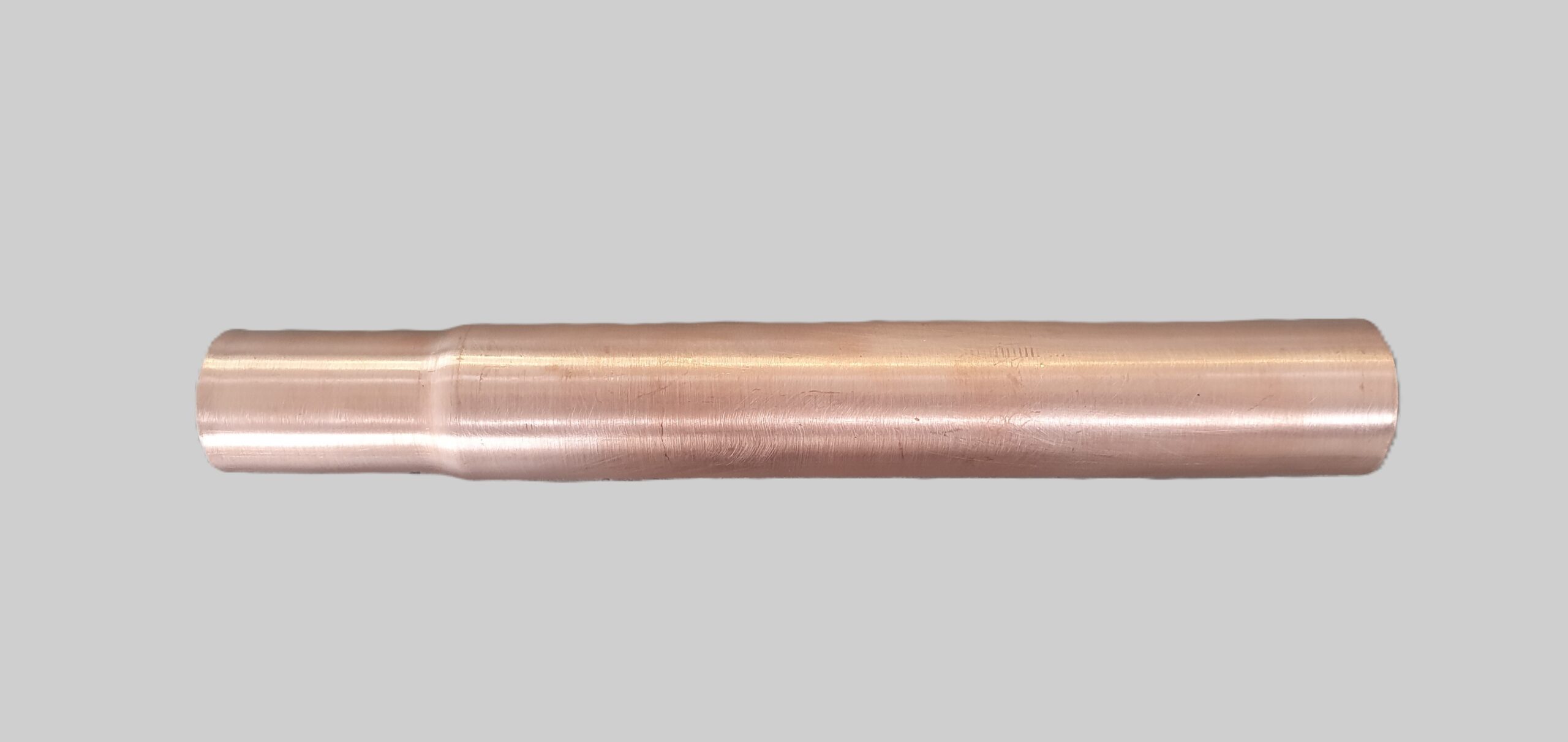

Macchina sagomatubi a funzionamento elettrico e ciclo automatico con unità di sagomatura per allargatura e rastrematura con utensili a settori. Un PLC gestisce il funzionamento delle stazioni, che sfruttano il medesimo impianto pneumatico e impianto elettrico, costruiti con componenti di prima qualità. Le attrezzature, comprese quelle di altre marche, si montano e si regolano con facilità e in beve tempo. La macchina è studiata particolarmente per l’industria condizionamento e refrigerazione.

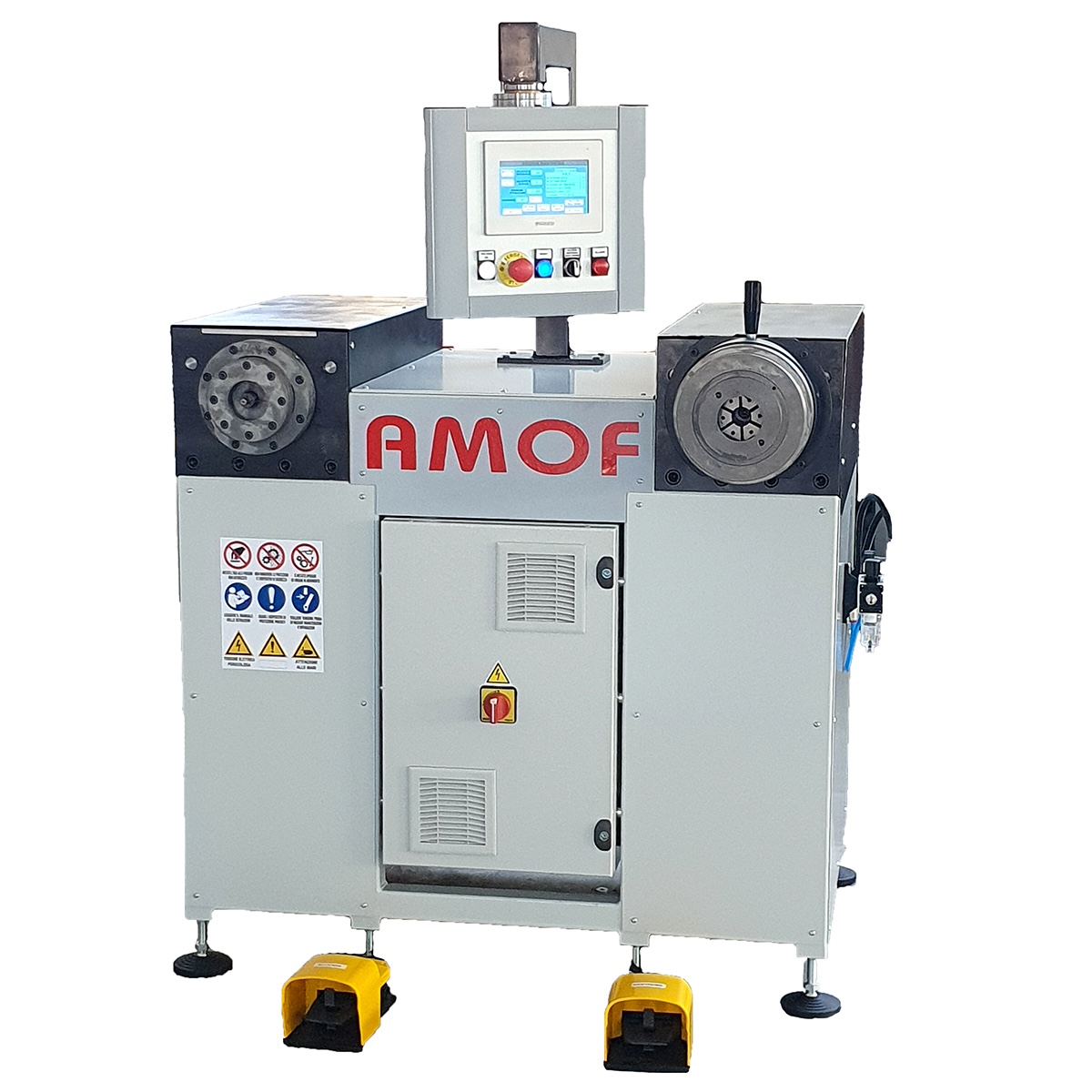

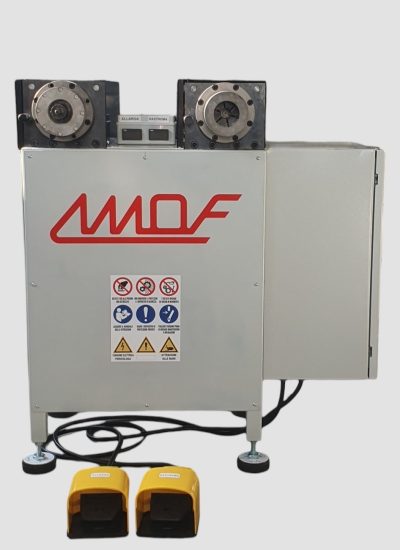

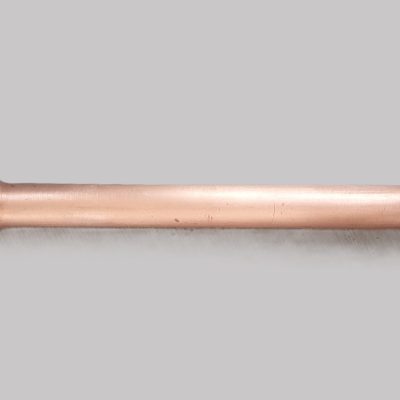

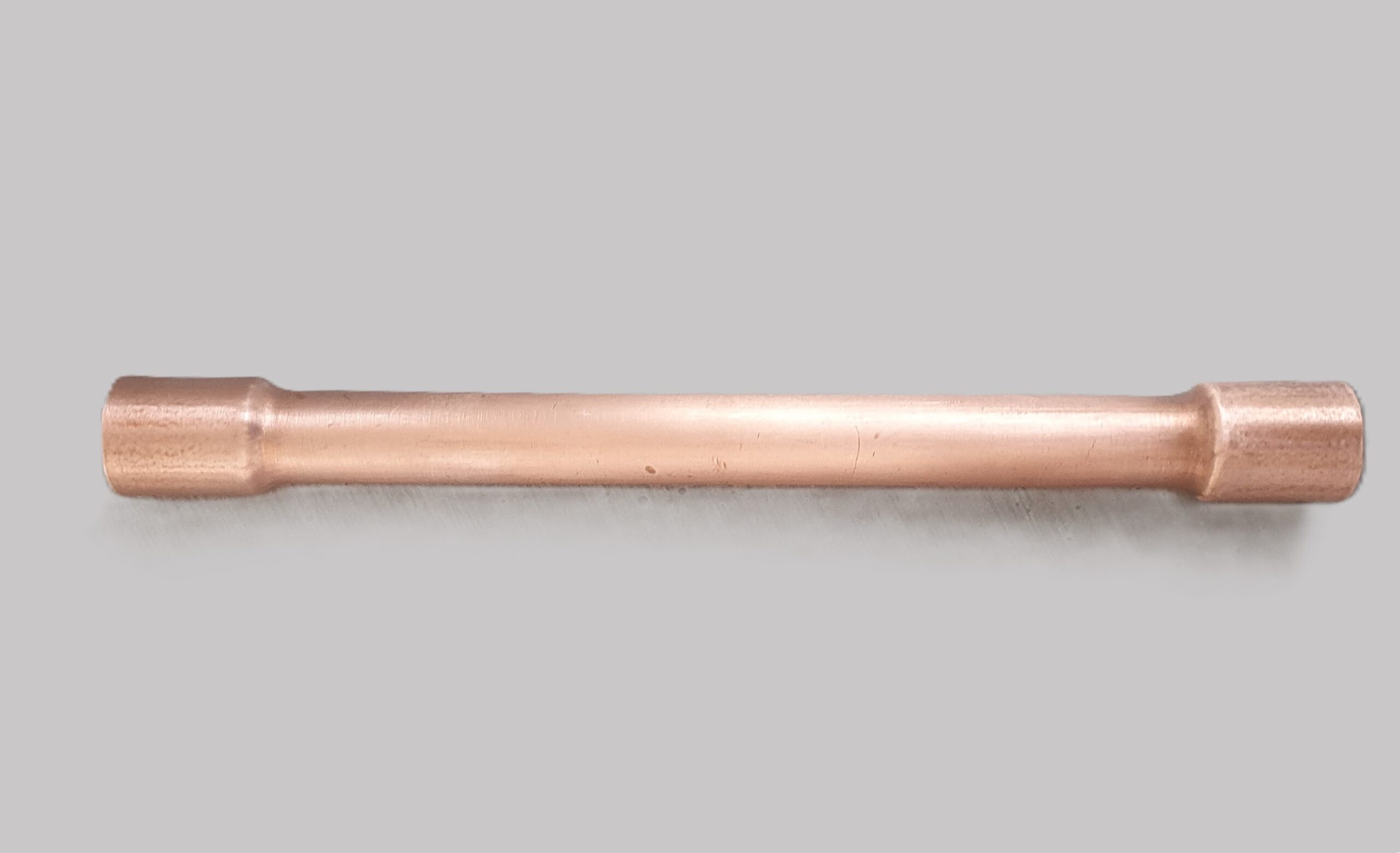

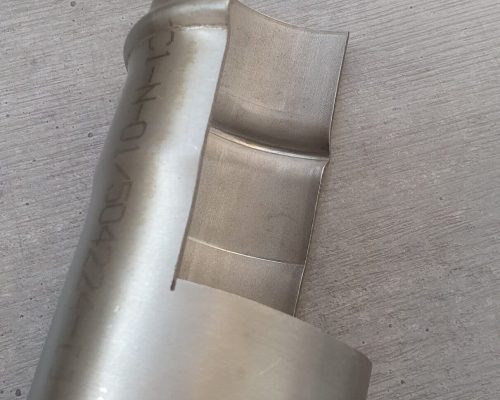

AR ELE 50
|
DATI TECNICI
|
|
|---|---|
|
Capacità min. tubi di acciaio, alluminio o rame R=45 daN/mmq. ALLARGATURA
|
ø 8 mm
|
|
Capacità min. tubi di acciaio, alluminio o rame R=45 daN/mmq. RASTREMATURA
|
ø 6 mm
|
|
Capacità max. tubi R=45 daN/mmq.
|
ø 42 mm
|
|
Forza motore
|
8,4 Nm
|
|
Rapporto riduttore
|
1/10
|
|
Lunghezza max. di deformazione
|
55 mm
|
|
Capacità di espansione diametrale
|
circa 12 mm
|

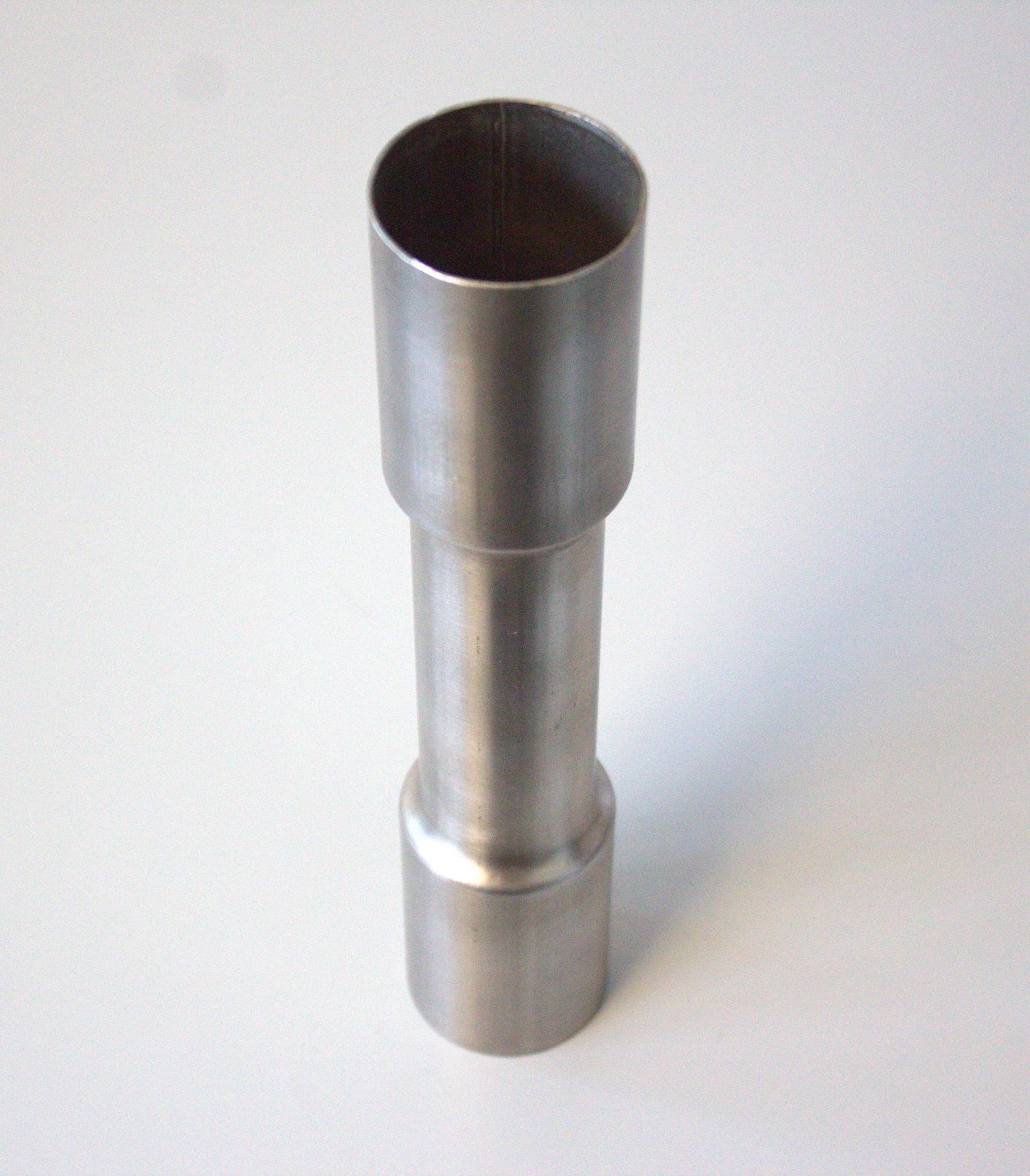

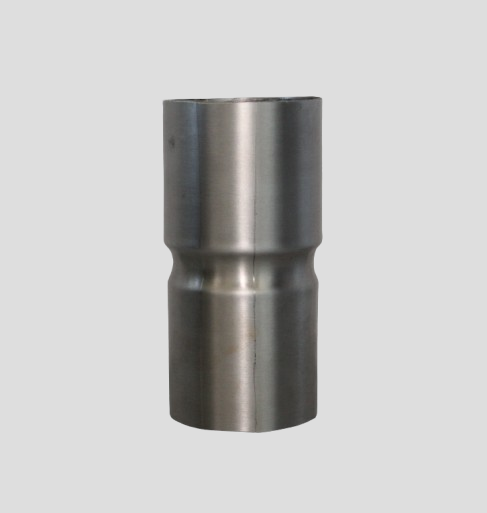

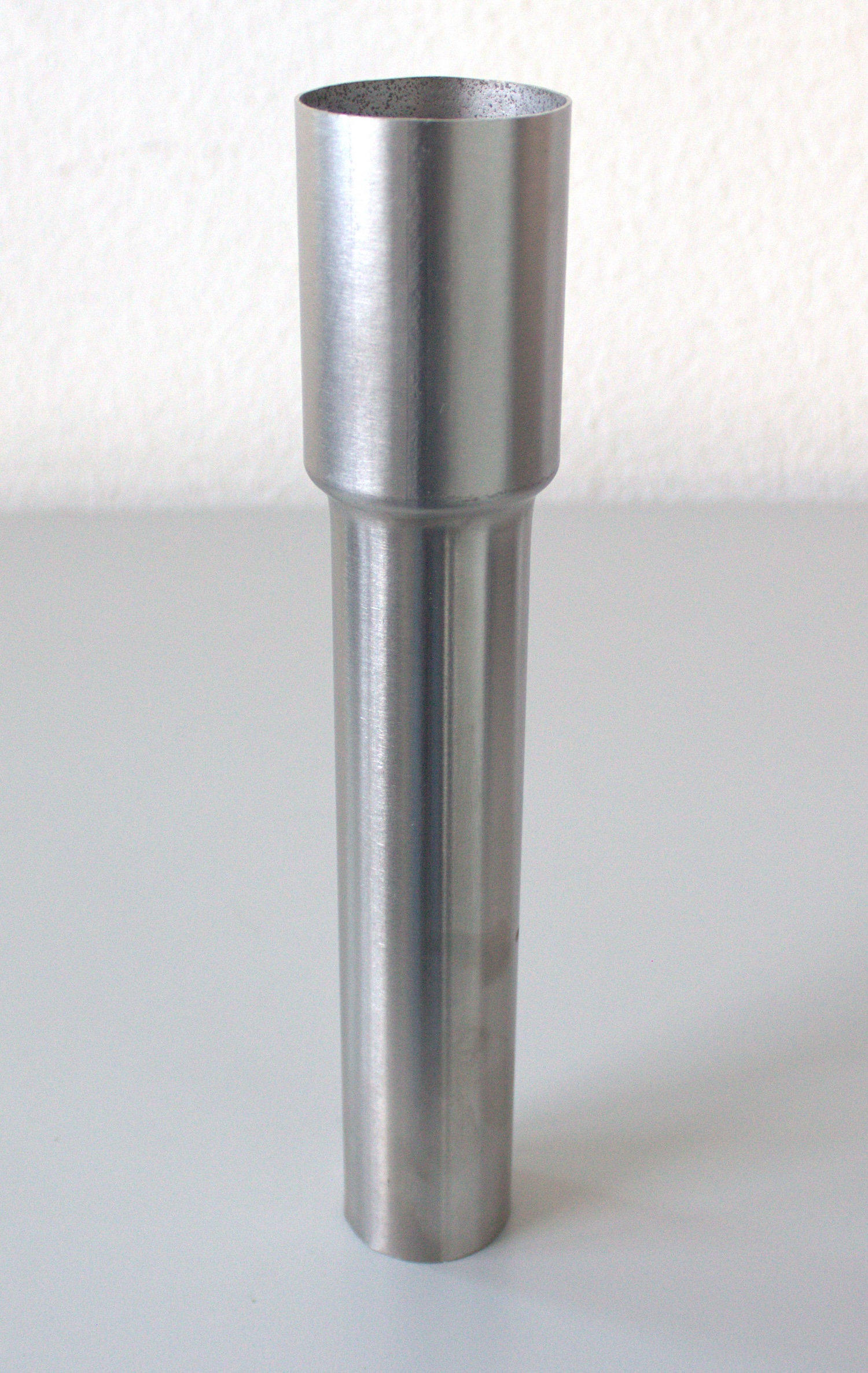

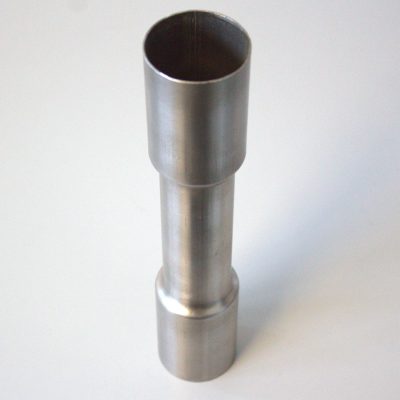

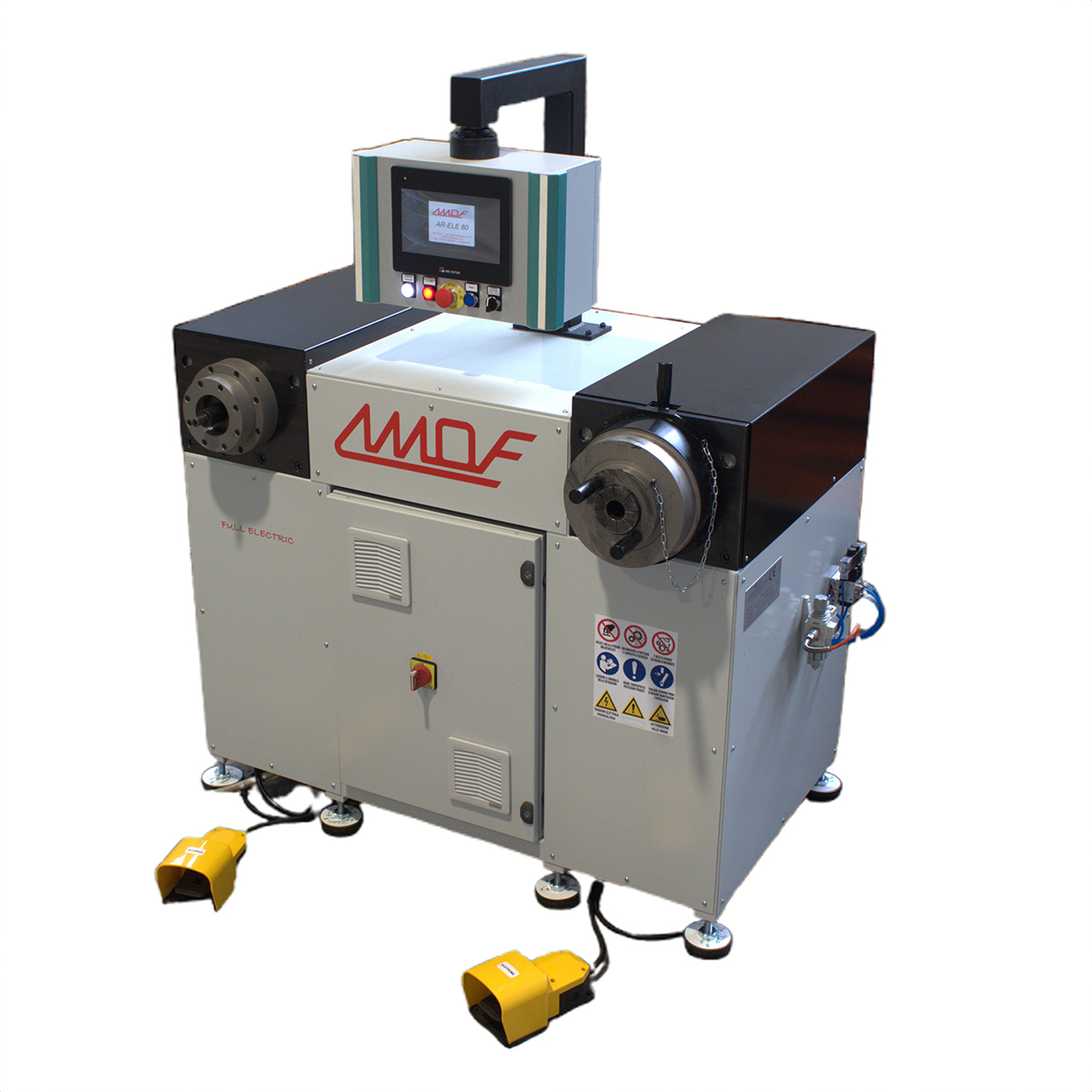

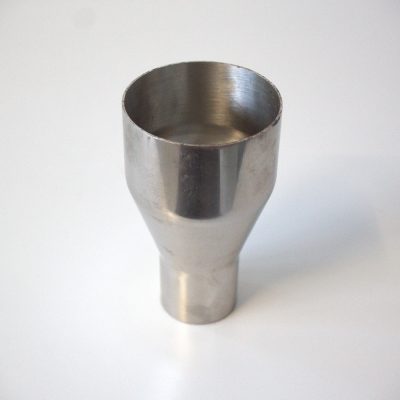

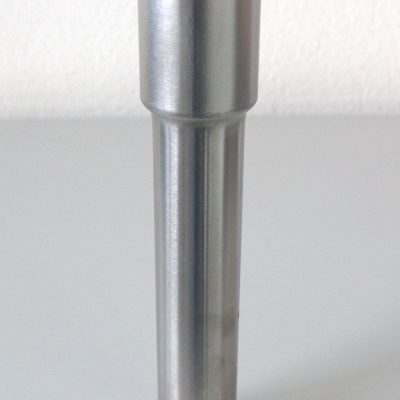

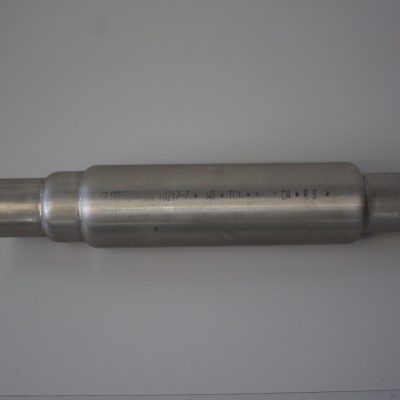

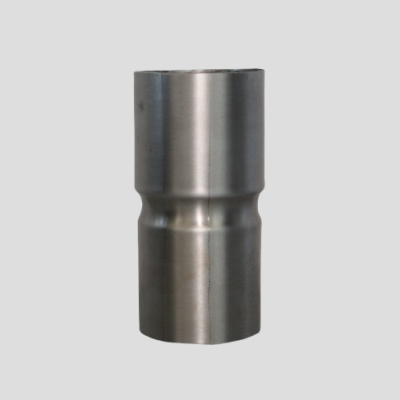

AR ELE 80
|
DATI TECNICI
|
|
|---|---|
|
Capacità min. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 16 mm
|
|
Capacità max. tubi di acciaio R=45 daN/mmq.
|
ø 70 mm
|
|
Capacità max. tubi di alluminio o rame R=45 daN/mmq.
|
ø 80 mm
|
|
Forza motore
|
10,4 Nm
|
|
Rapporto riduttore
|
1/12
|
|
Lunghezza max. di deformazione
|
80 mm
|
|
Capacità di espansione diametrale
|
circa 15 mm
|

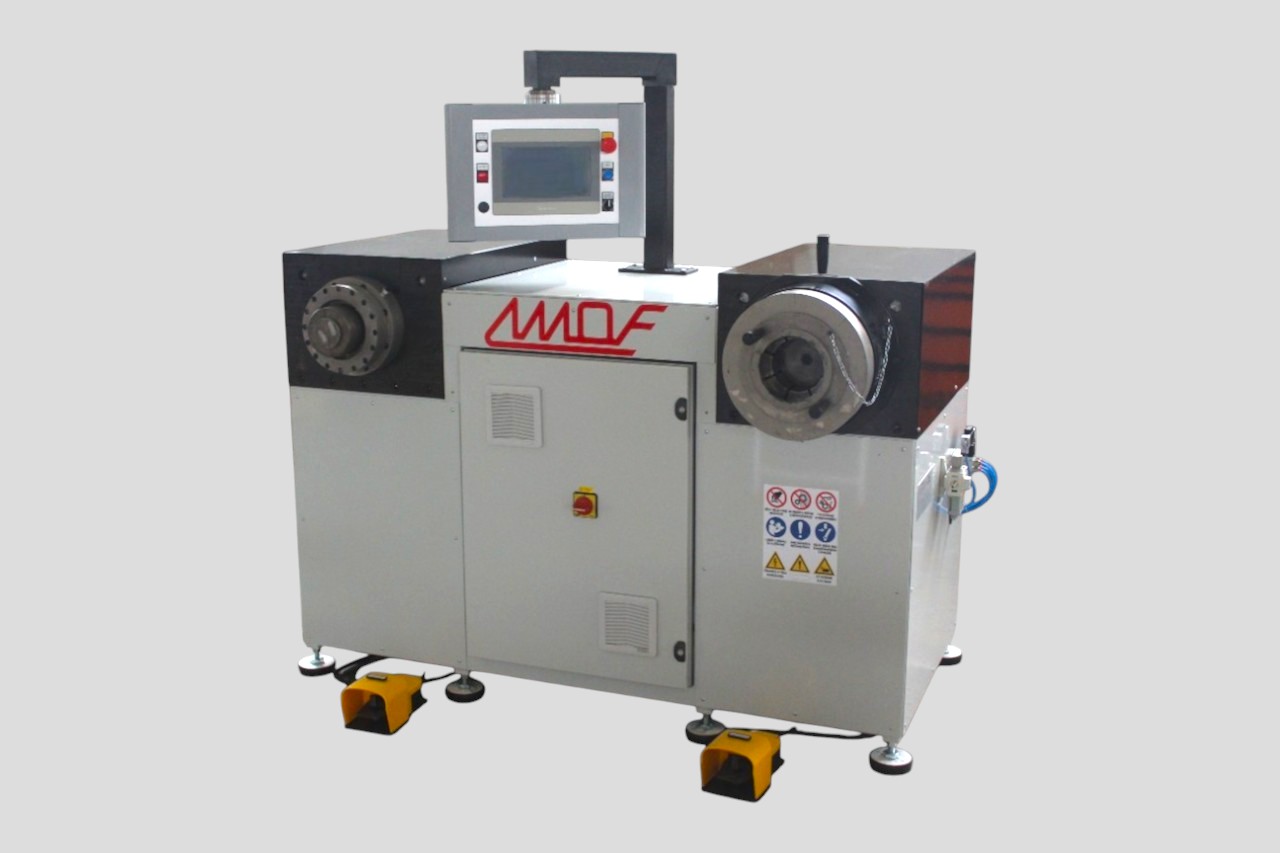

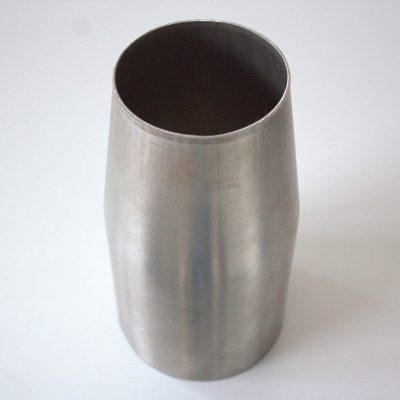

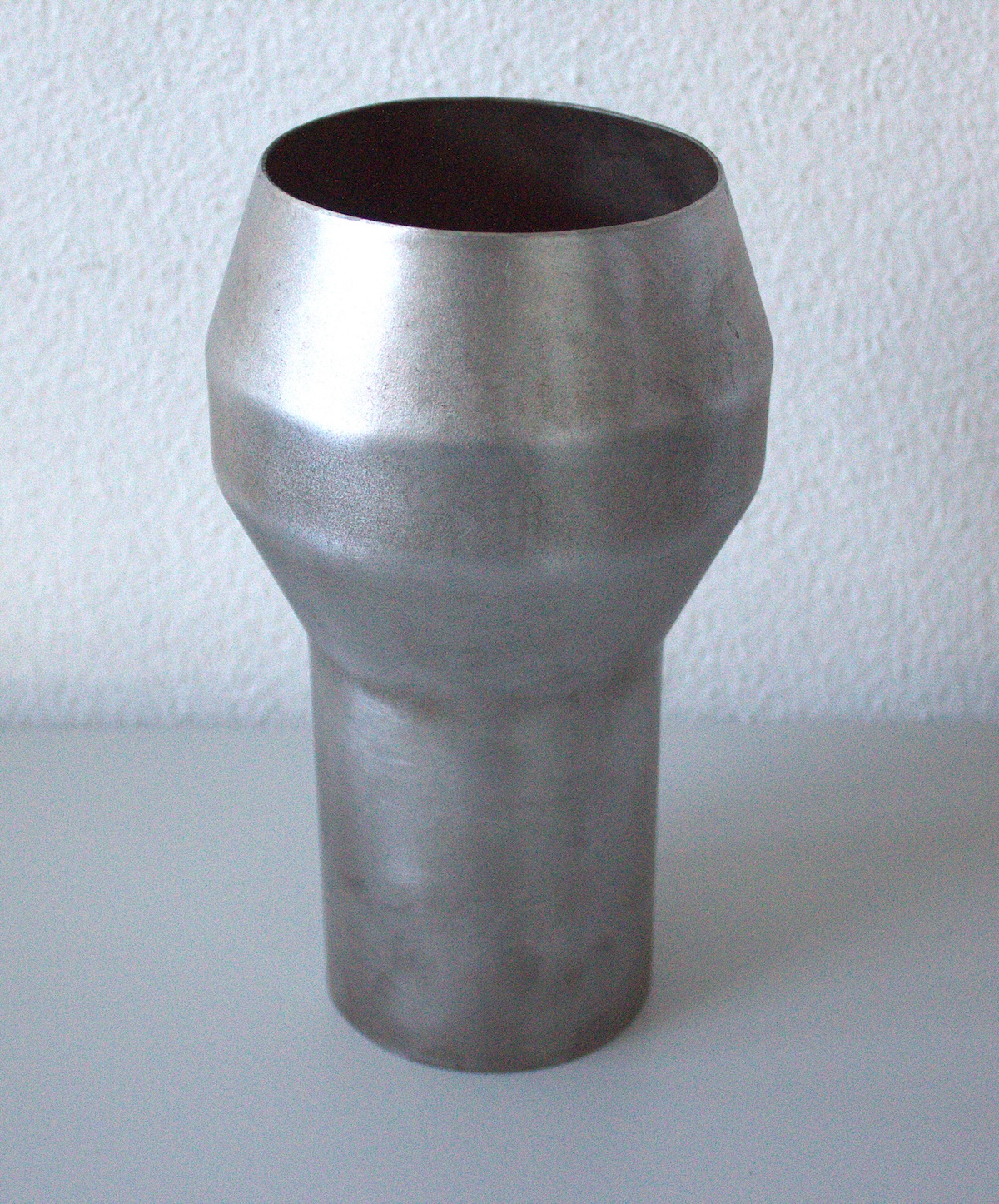

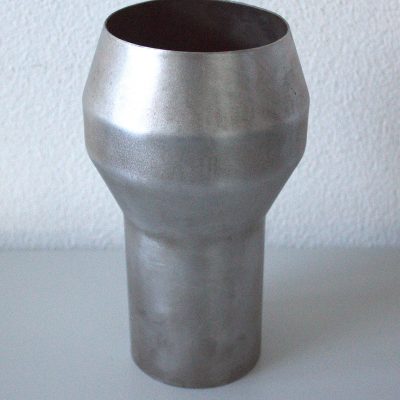

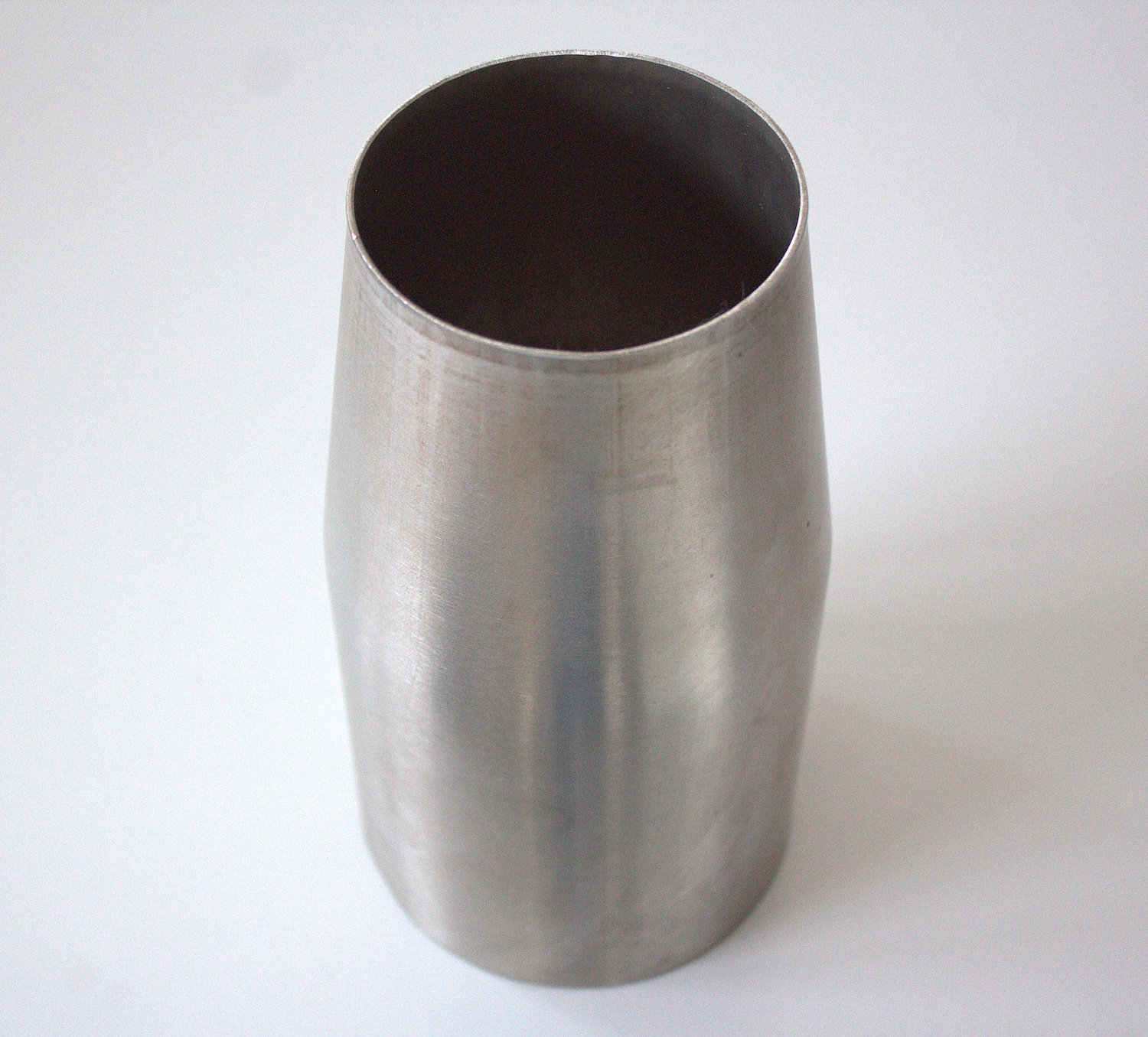

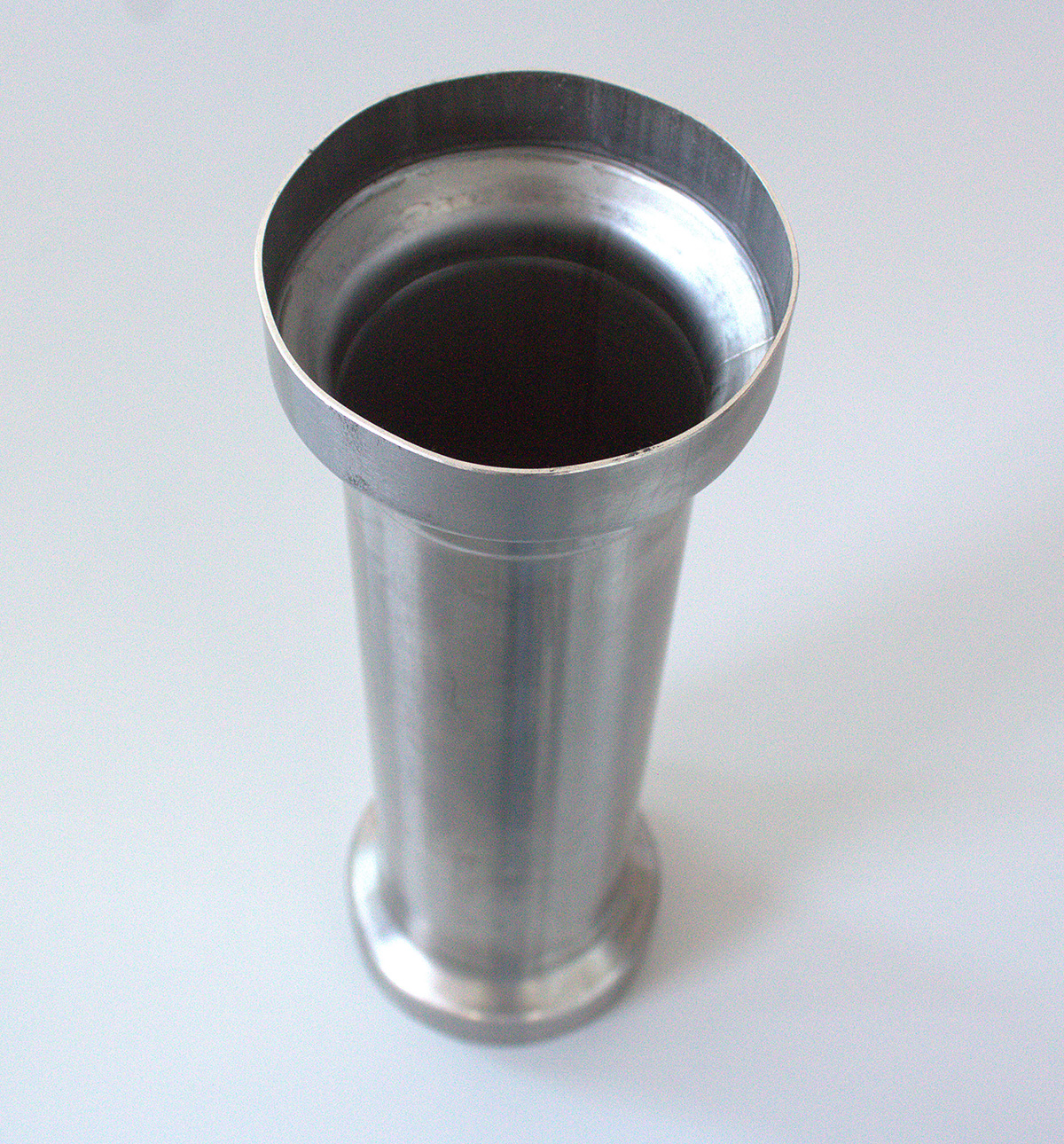

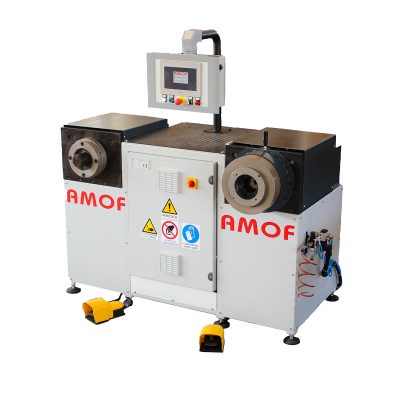

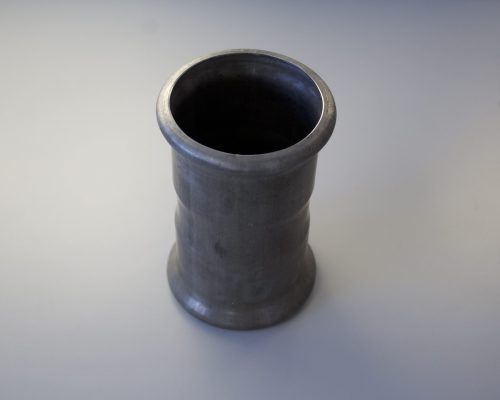

AR ELE 120
|
DATI TECNICI
|
|
|---|---|
|
Capacità min. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 64 mm
|
|
Capacità max. tubi di acciaio R=45 daN/mmq.
|
ø 120 mm
|
|
Capacità max. tubi di alluminio o rame R=45 daN/mmq.
|
ø 140 mm
|
|
Forza motore
|
18 Nm
|
|
Rapporto riduttore
|
1/12
|
|
Lunghezza max. di deformazione
|
80 mm
|
|
Capacità di espansione diametrale Allargatura
|
circa 21 mm
|
|
Capacità di espansione diametrale Rastrematura
|
circa 16 mm
|
MINI AR ELE

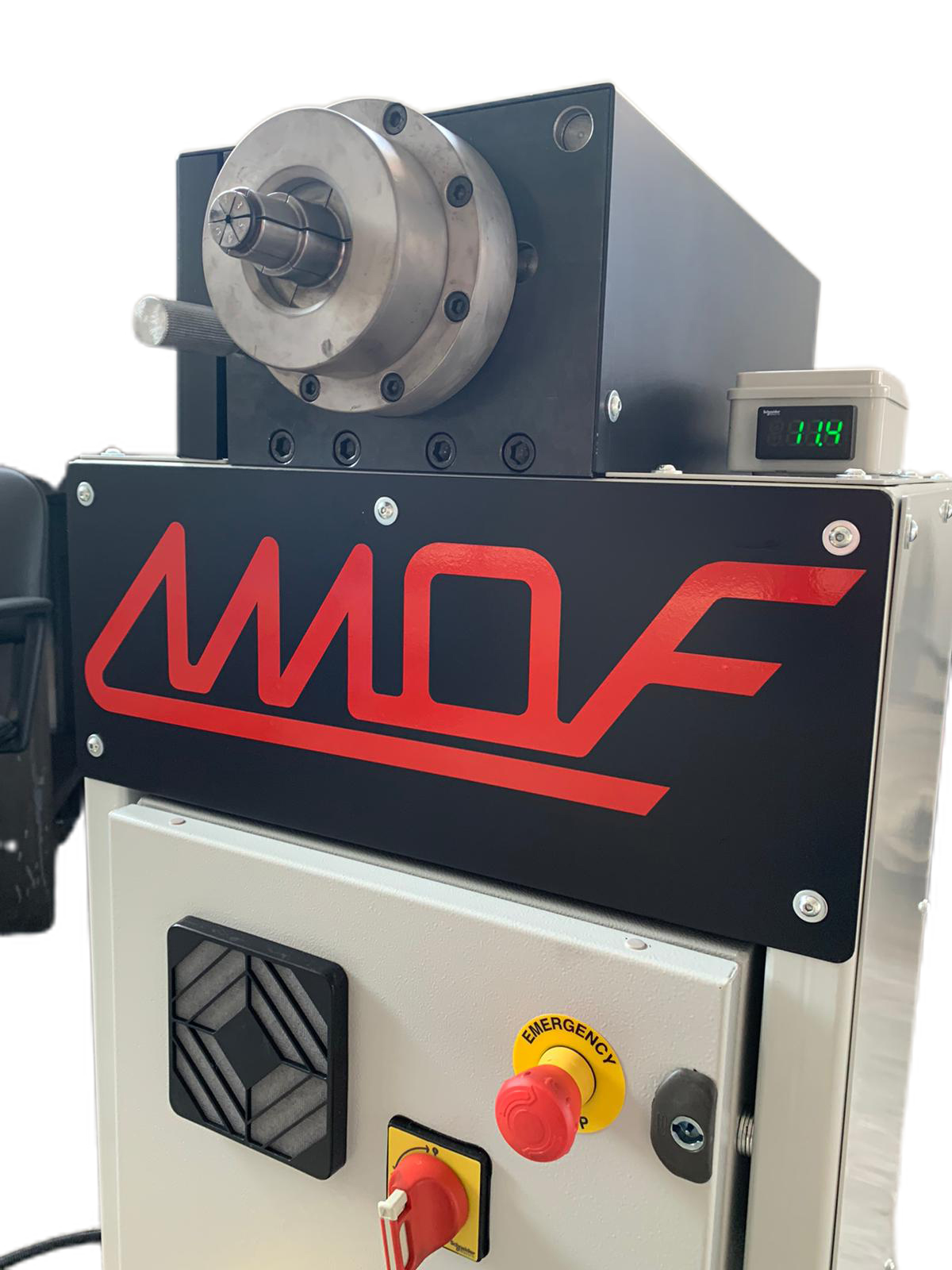

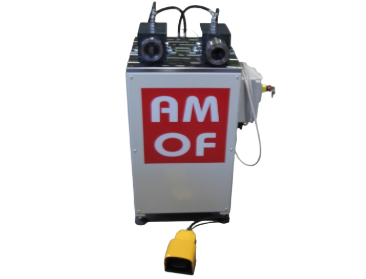

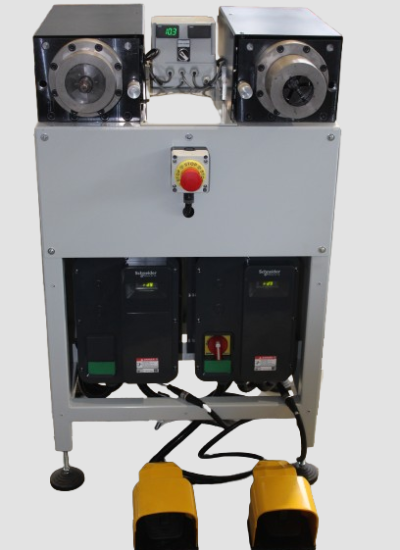

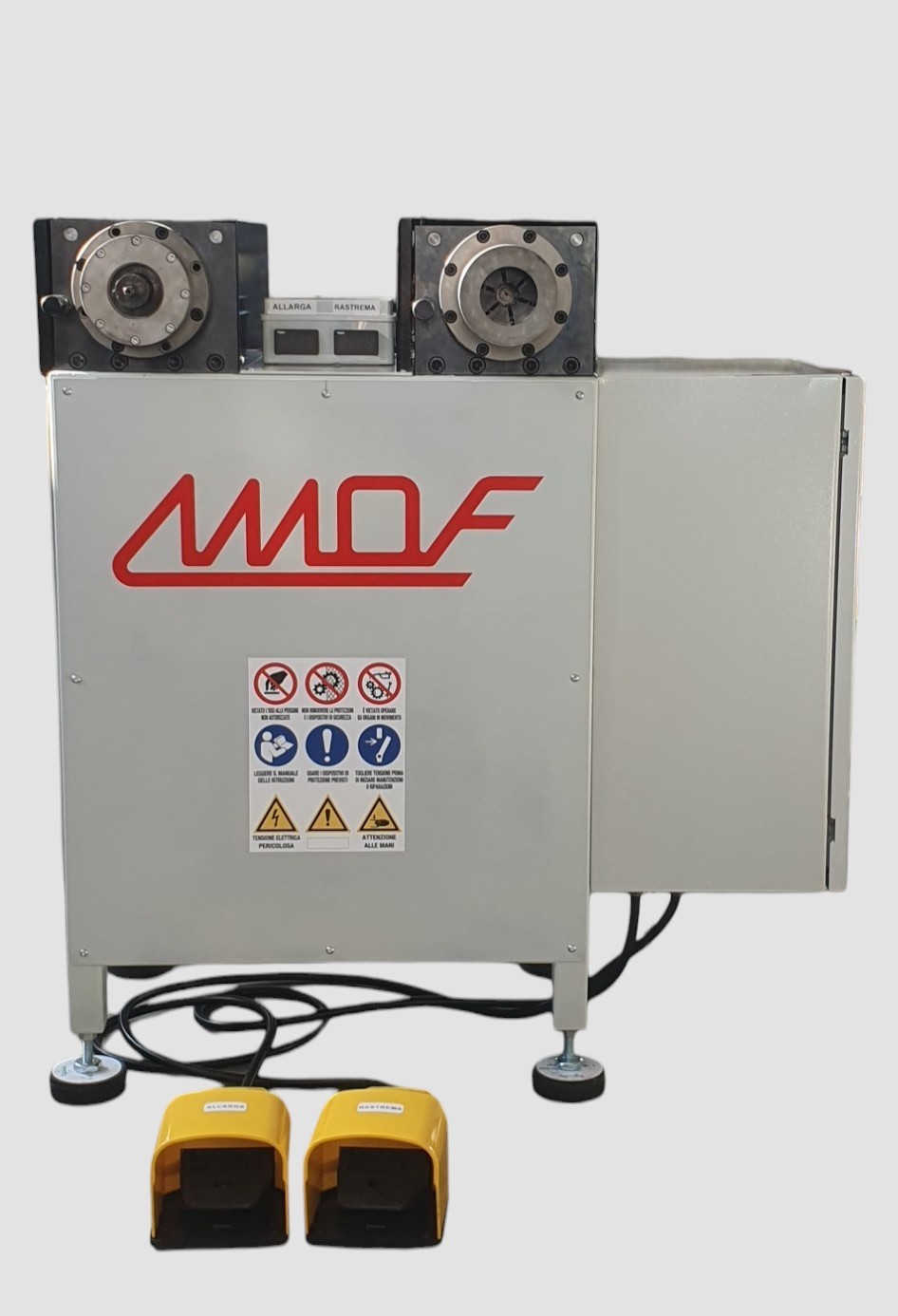

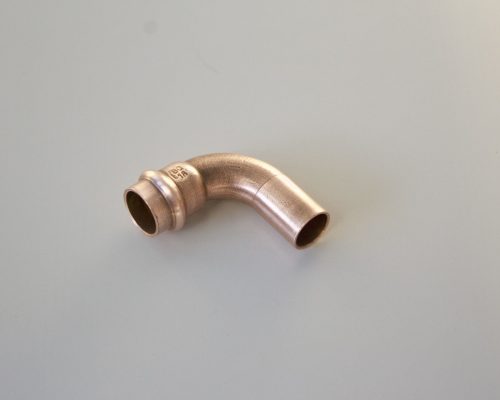

MINI A/R ELE 1"
|
DATI TECNICI
|
|
|---|---|
|
Capacità min. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 8 mm
|
|
Capacità max. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 42 mm
|
|
Coppia di spinta
|
50 Nm
|
|
Lunghezza max. di deformazione
|
50 mm
|
|
Capacità di espansione diametrale
|
circa 10 mm
|
Sistema con pinze standard

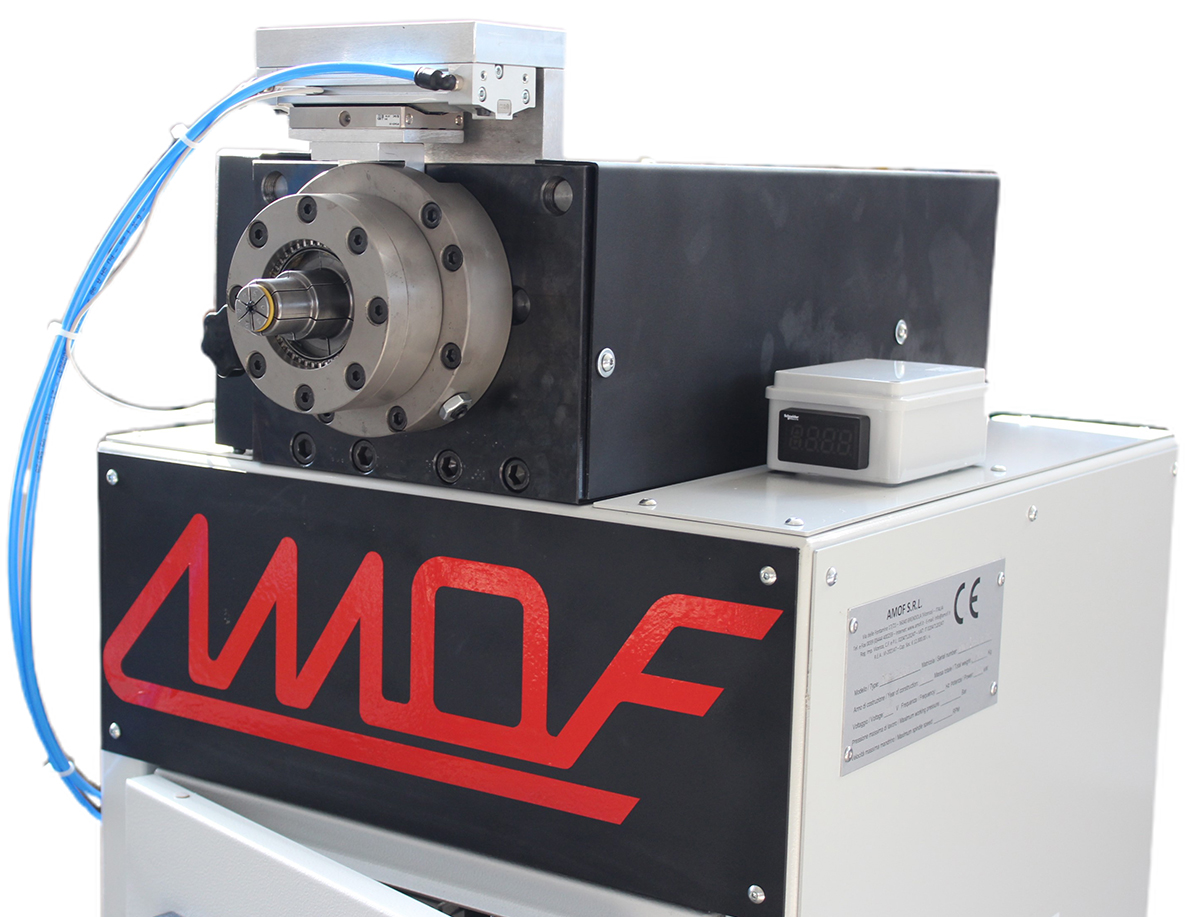

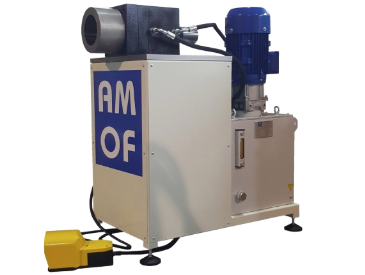

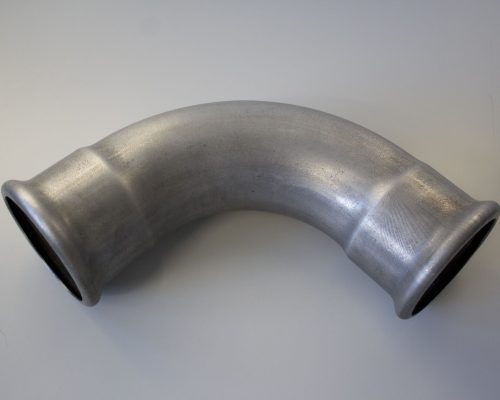

MINI A/R ELE 2"
|
DATI TECNICI
|
|
|---|---|
|
Capacità min. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 10 mm
|
|
Capacità max. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 54 mm
|
|
Coppia di spinta
|
98 Nm
|
|
Lunghezza max. di deformazione
|
50 mm
|
|
Capacità di espansione diametrale
|
circa 10 mm
|
*Caratteristiche valide anche per modelli combinati

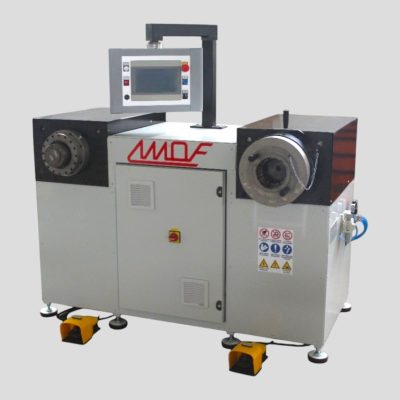

Sistema con rotazione pinza
A/R IDRAULICHE
Macchina sagomatubi a funzionamento oleodinamico e ciclo automatico con unità di sagomatura per allargatura e rastrematura con utensili a settori. Un PLC gestisce il funzionamento delle stazioni, che sfruttano il medesimo impianto oleodinamico e impianto elettrico, costruiti con componenti di prima qualità. Le attrezzature, comprese quelle di altre marche, si montano e si regolano con facilità e in beve tempo. La macchina è studiata particolarmente per l’industria automobilistica.

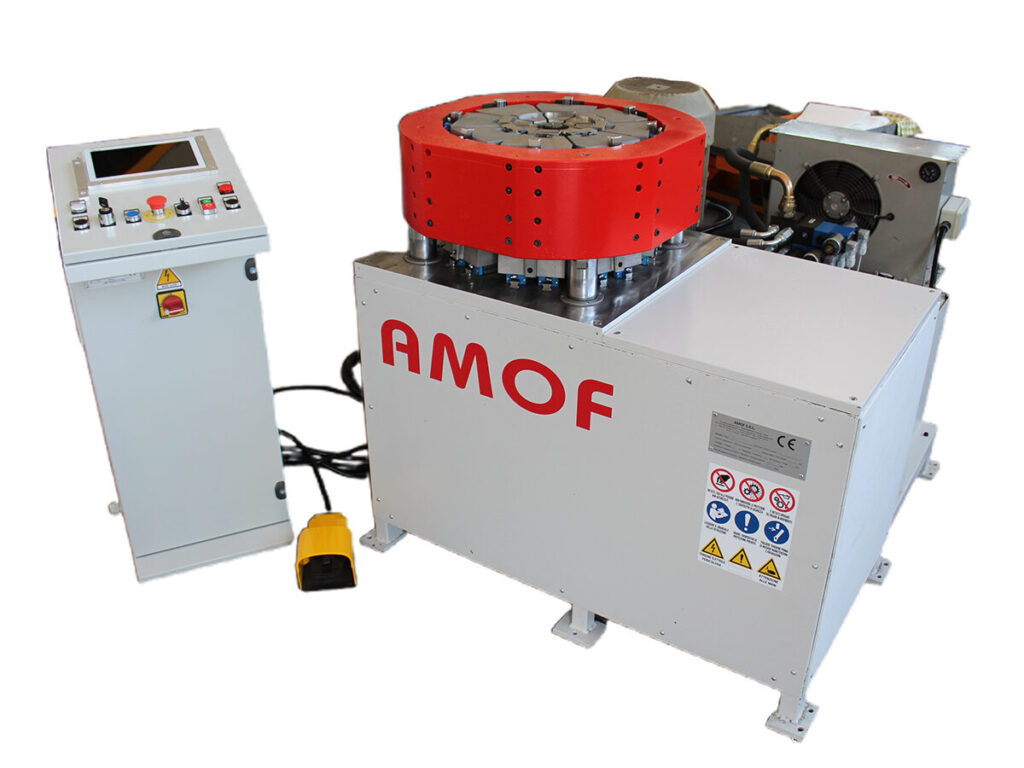

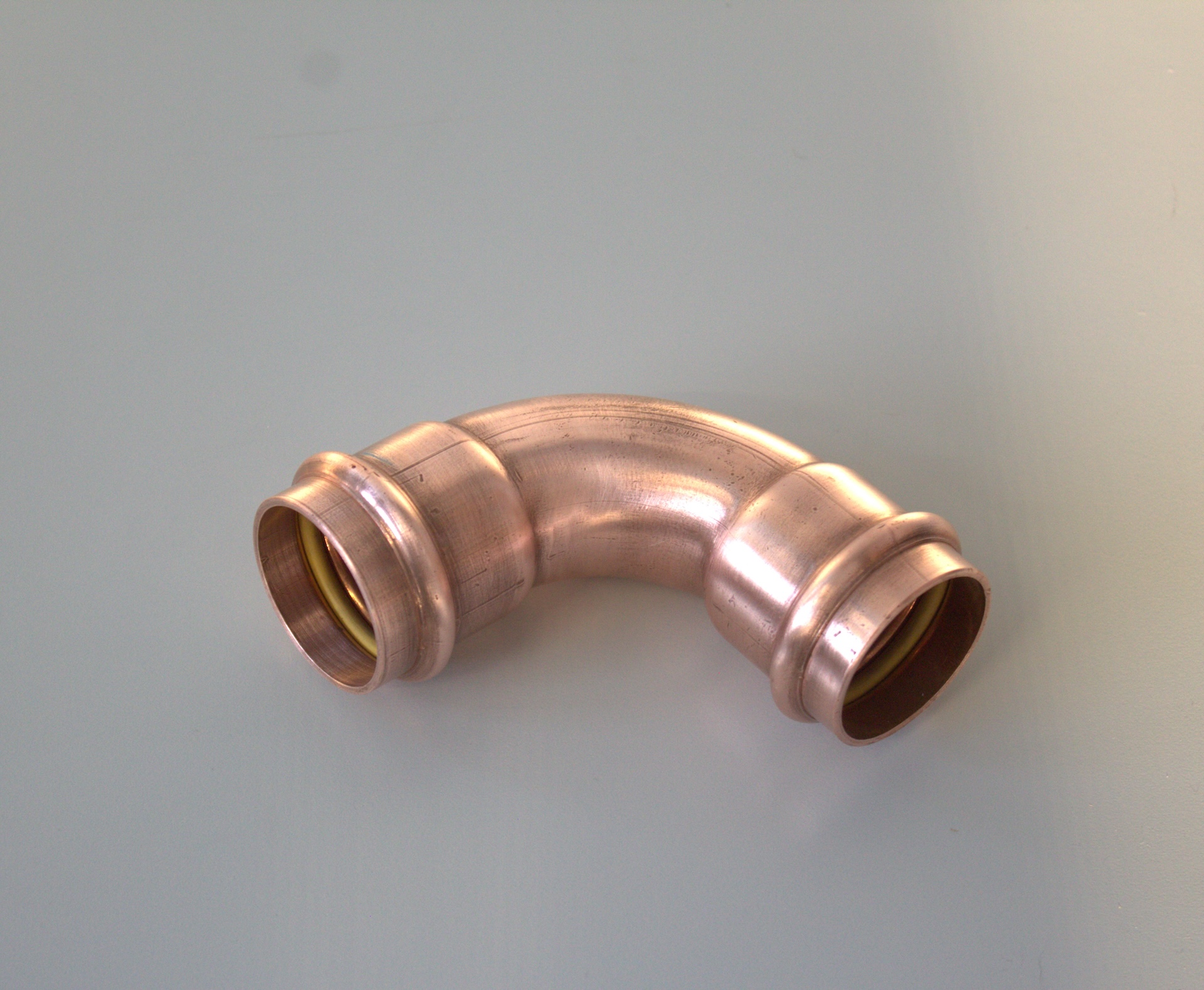

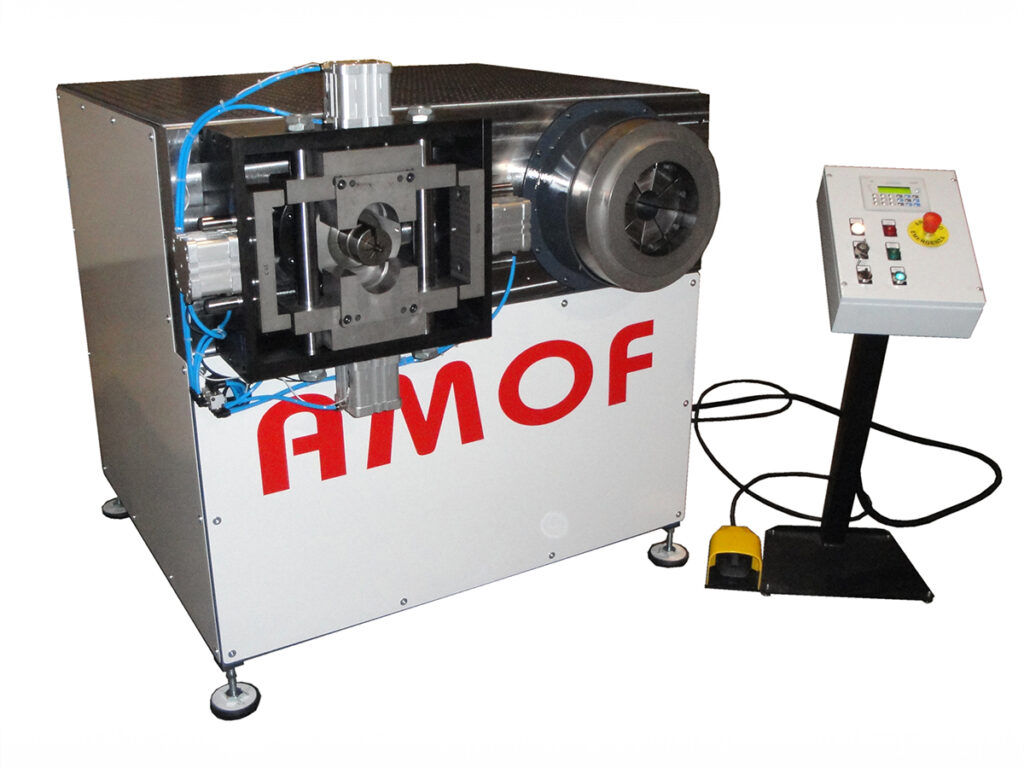

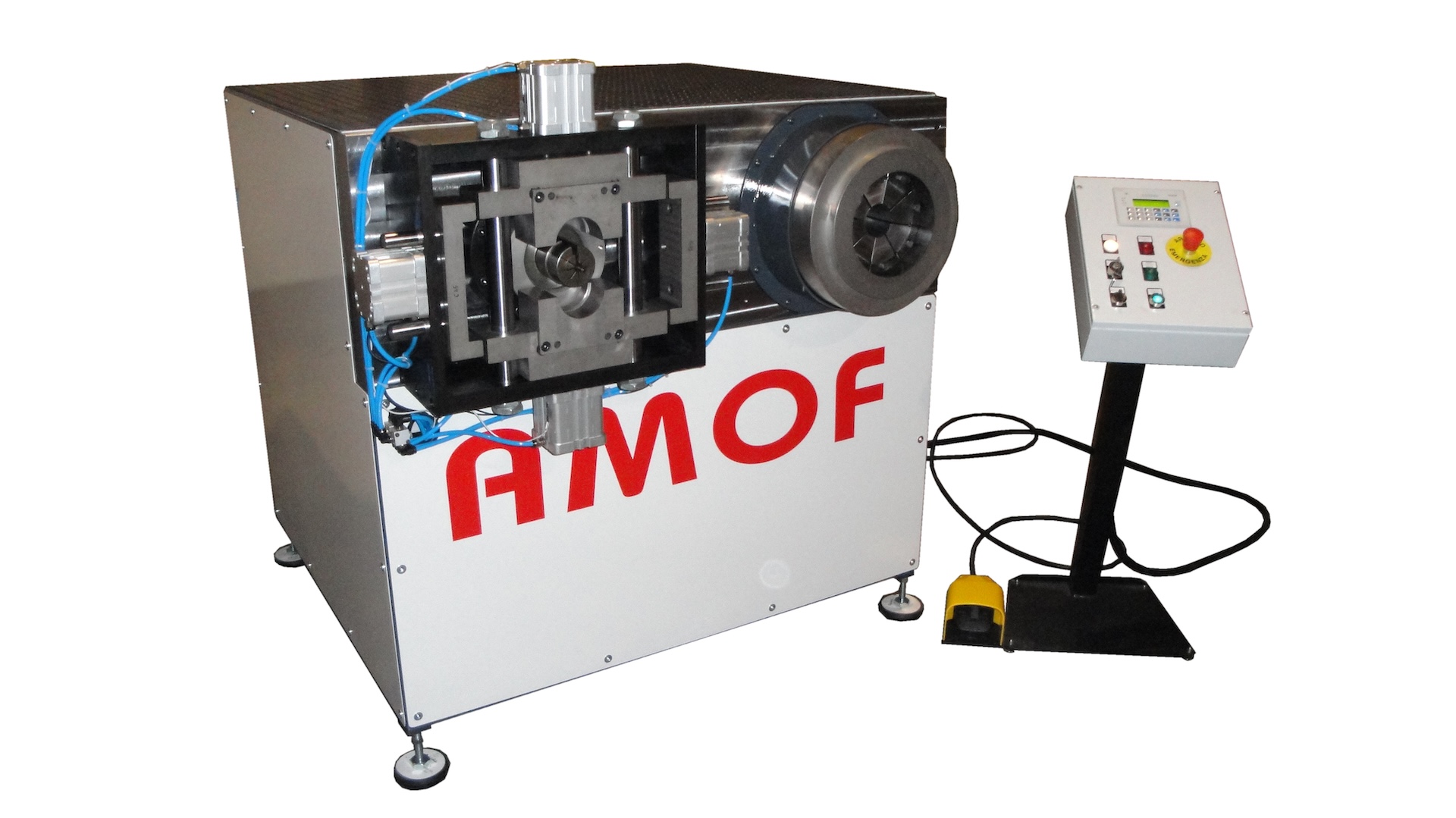

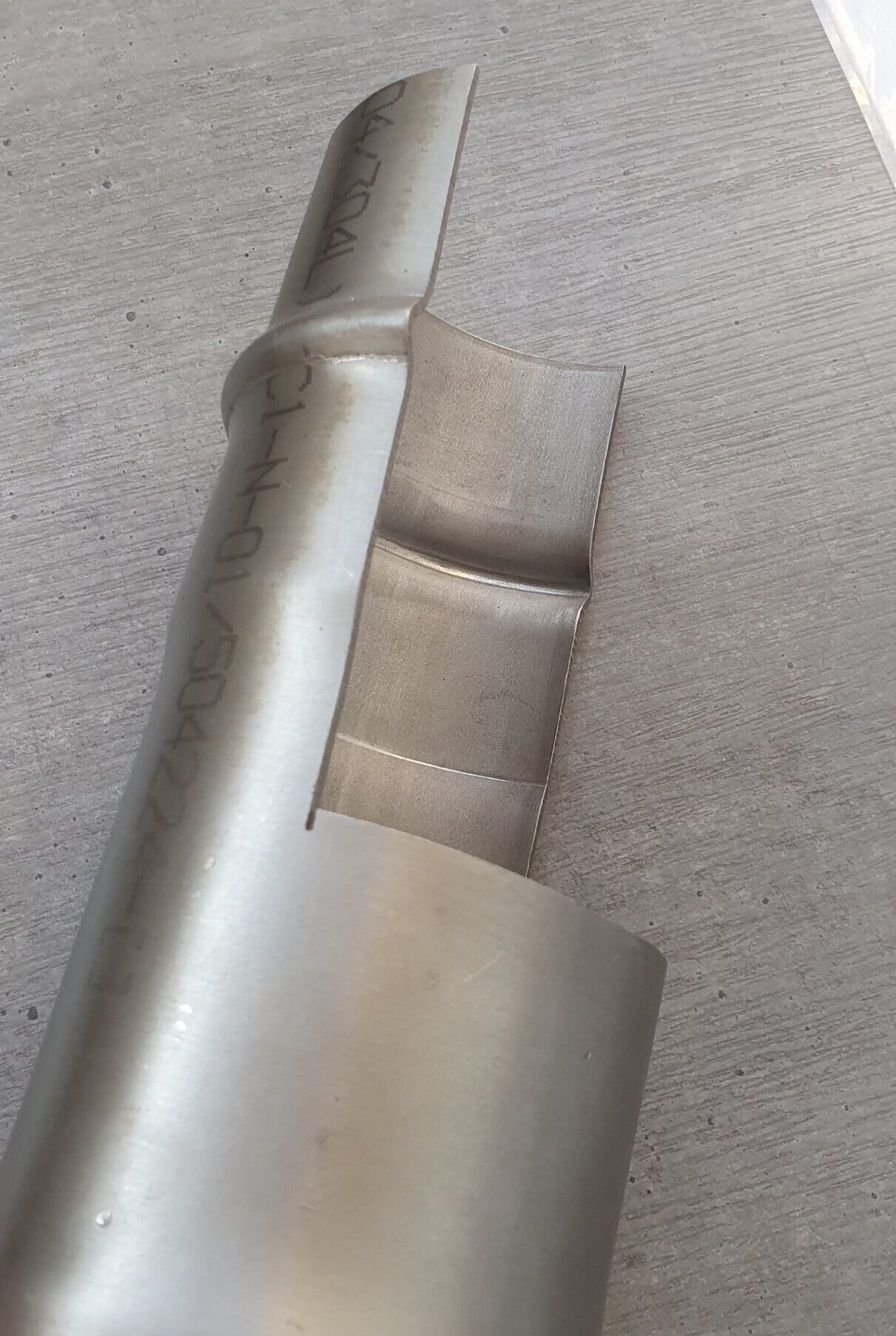

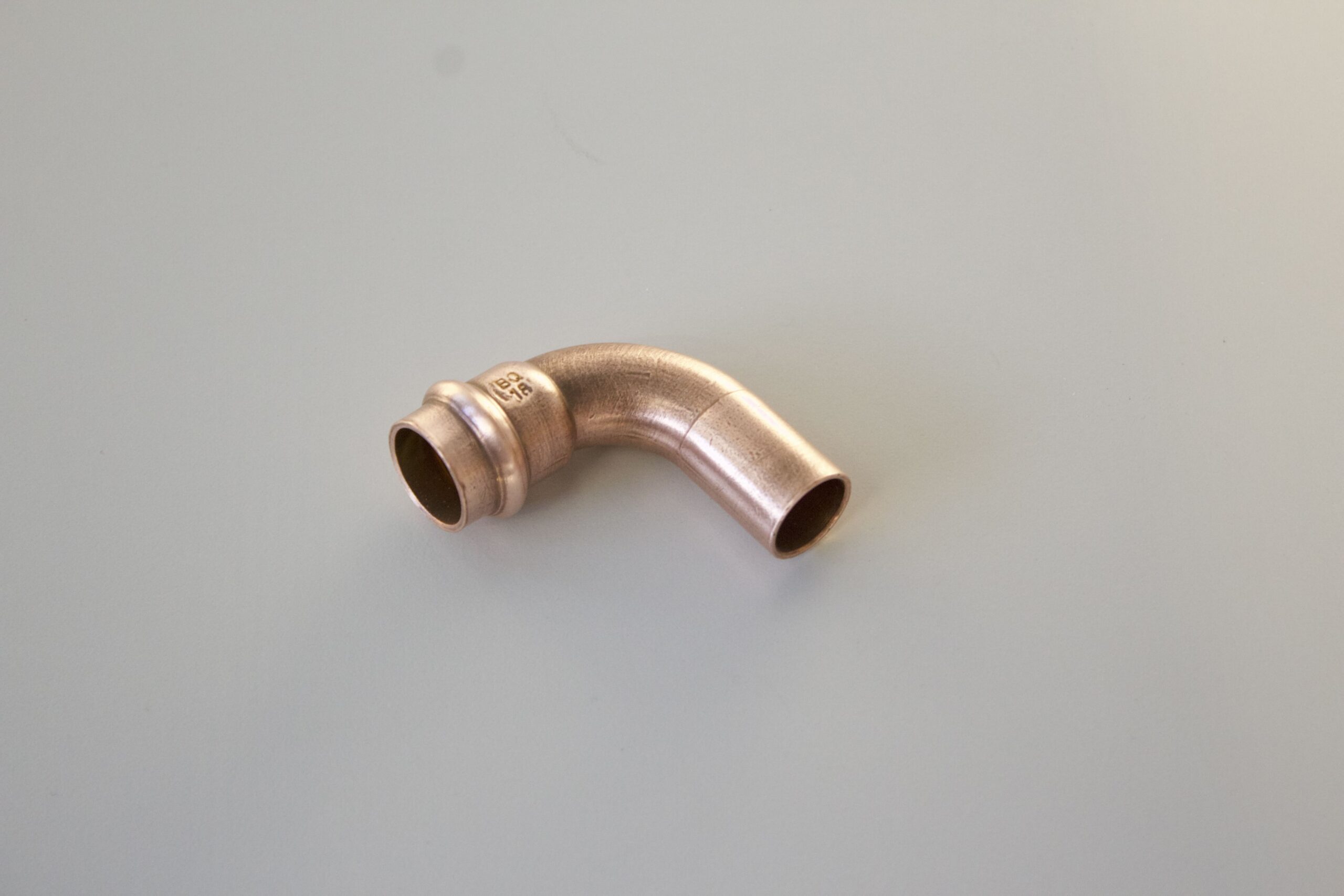

A/R 160
|
DATI TECNICI
|
|
|---|---|
|
Capacità max. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 133 x 2 mm
|
|
Forza max. di deformazione
|
28.000 daN
|
|
Alesaggio cilindro di lavoro
|
160 mm
|
|
Pressione idraulica di esercizio
|
150 bar
|
|
Lunghezza max. di deformazione
|
100 mm
|
|
Capacità di riduzione diametrale
|
circa 10 mm
|
*Caratteristiche valide anche per modelli combinati

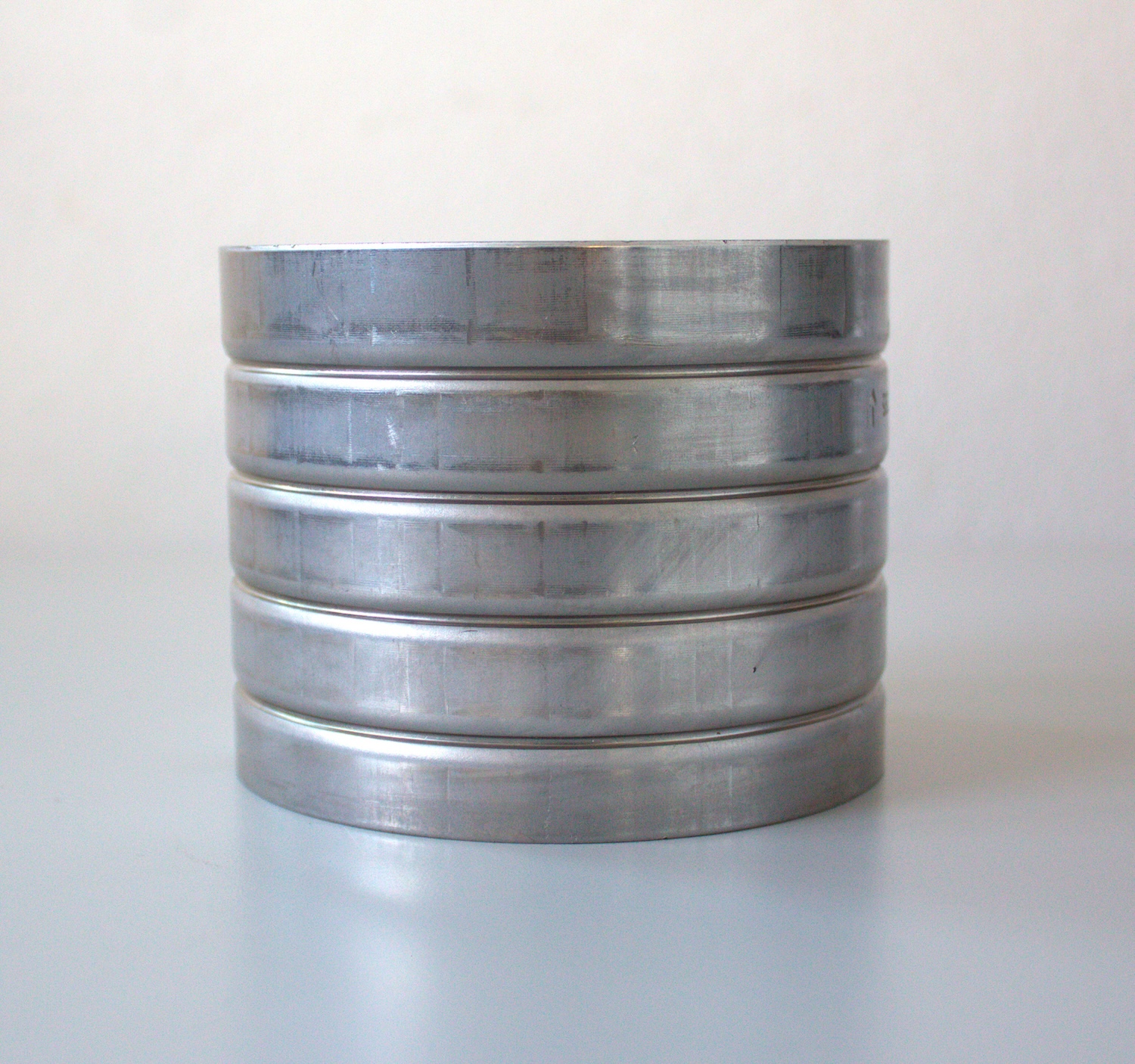

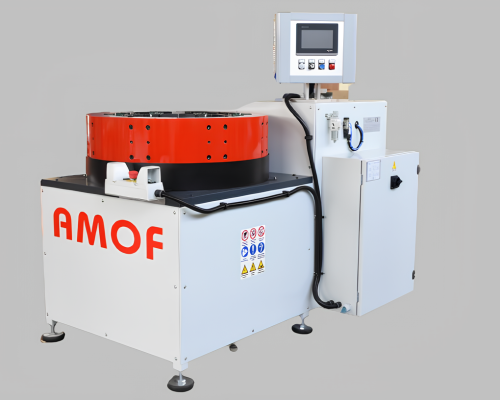

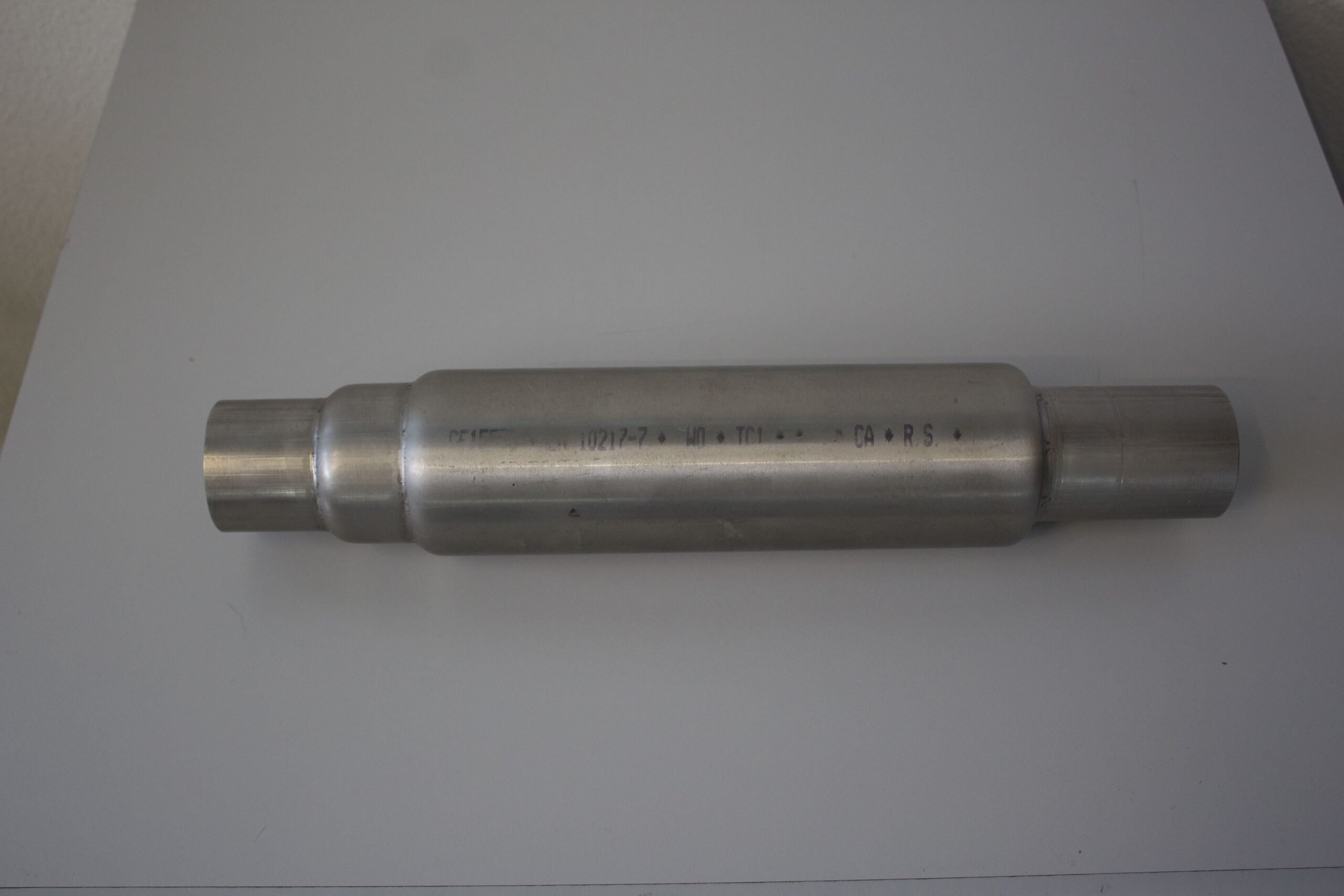

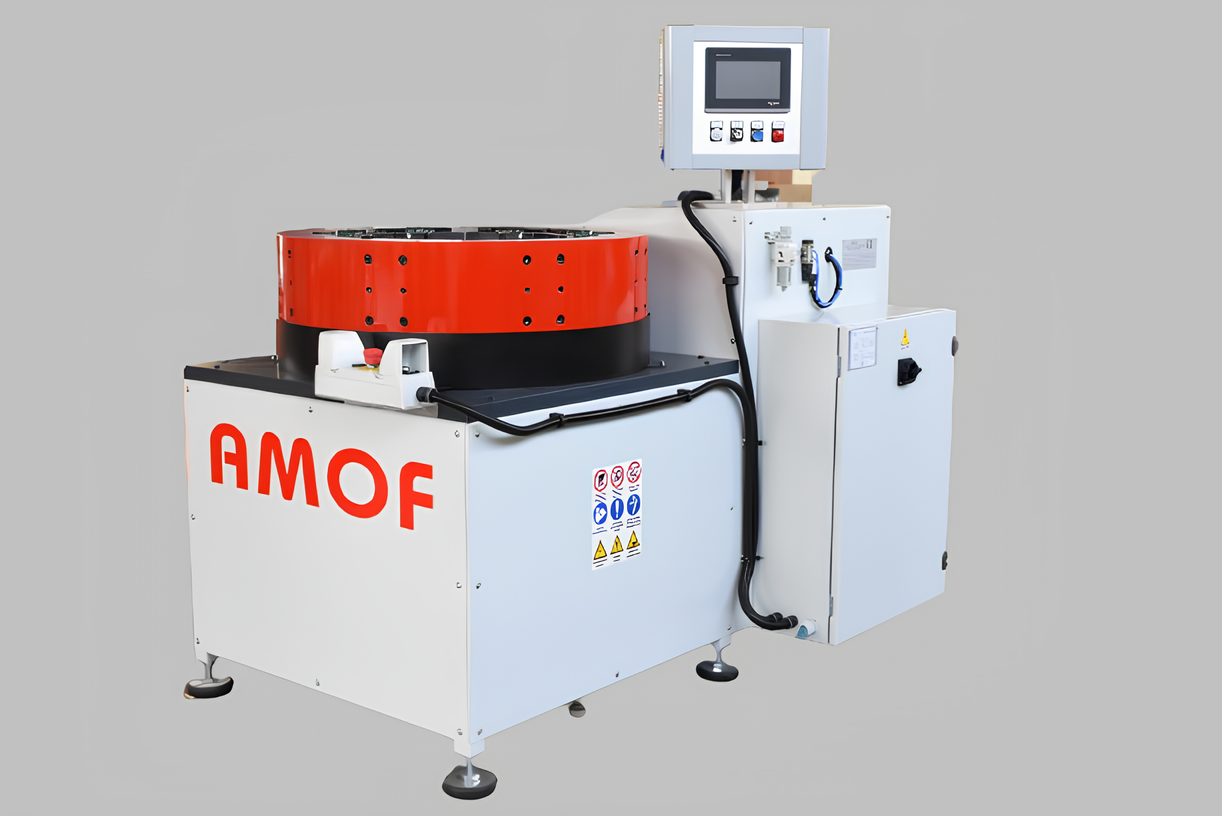

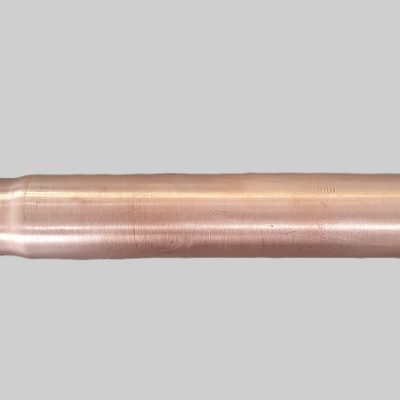

R 180

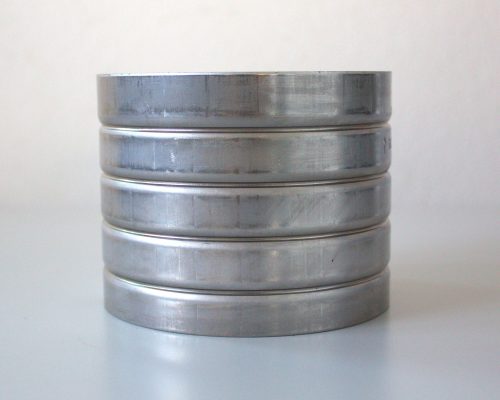

Macchina sagomatubi a funzionamento oleodinamico e ciclo automatico con unità di sagomatura per rastrematura con utensili a settori e caricamento verticale del pezzo. Un PLC gestisce il funzionamento delle stazioni, che sfruttano il medesimo impianto oleodinamico e impianto elettrico, costruiti con componenti di prima qualità. Le attrezzature, comprese quelle di altre marche, si montano e si regolano con facilità e in beve tempo. La macchina è studiata particolarmente per l’industria automobilistica.
|
DATI TECNICI
|
|
|---|---|
|
Capacità max. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 133 x 2 mm
|
|
Forza max. di deformazione
|
28.000 daN
|
|
Alesaggio cilindro di lavoro
|
160 mm
|
|
Pressione idraulica di esercizio
|
150 bar
|
|
Lunghezza max. di deformazione
|
100 mm
|
|
Capacità di riduzione diametrale
|
circa 12 mm
|
*Caratteristiche valide anche per modelli combinati

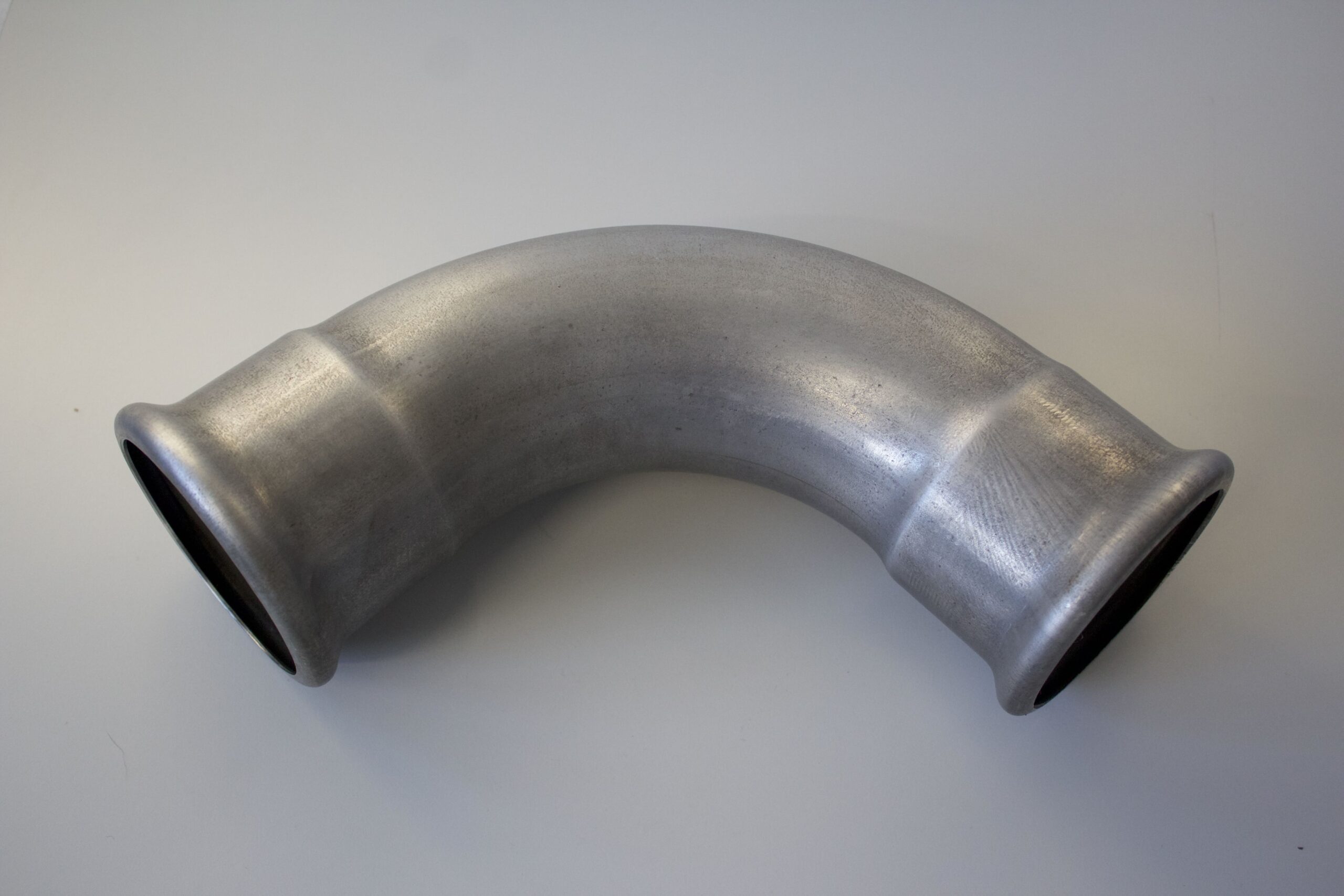

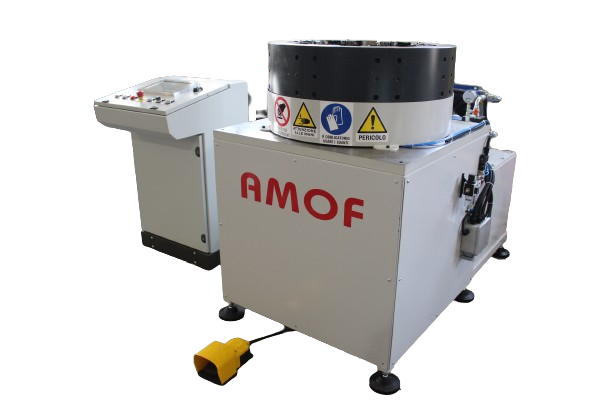

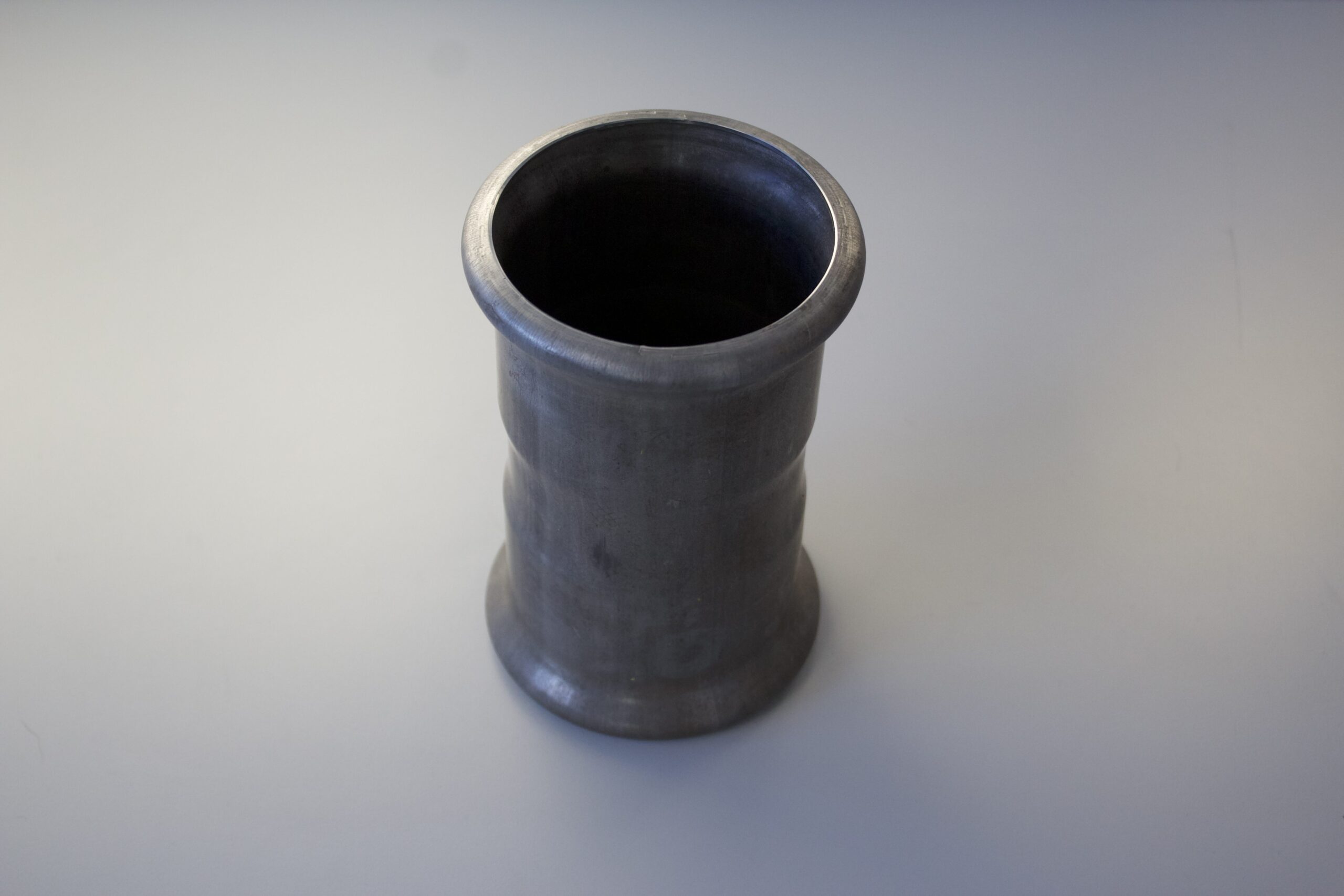

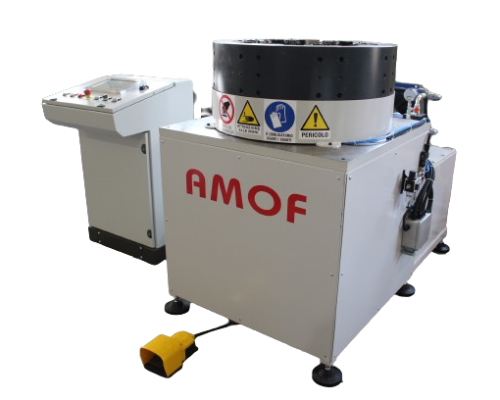

ARX 180
Macchina sagomatubi a funzionamento elettrico e ciclo automatico con unità di sagomatura per rastrematura con utensili a settori. Un PLC gestisce il funzionamento delle stazioni, che sfruttano il medesimo impianto pneumatico e impianto elettrico, costruiti con componenti di prima qualità. Le attrezzature, comprese quelle di altre marche, si montano e si regolano con facilità e in beve tempo. La macchina è studiata particolarmente per l’industria condizionamento e refrigerazione.
|
DATI TECNICI
|
|
|---|---|
|
Capacità max. tubi di acciaio, alluminio o rame R=45 daN/mmq.
|
ø 400 x 2 mm
|
|
Forza max. di deformazione
|
47.000 daN
|
|
Alesaggio cilindro di lavoro
|
200 mm
|
|
Pressione idraulica di esercizio
|
150 bar
|
|
Lunghezza max. di deformazione
|
220 mm
|
|
Capacità di riduzione diametrale
|
circa 12 mm
|
*Caratteristiche valide anche per modelli combinati

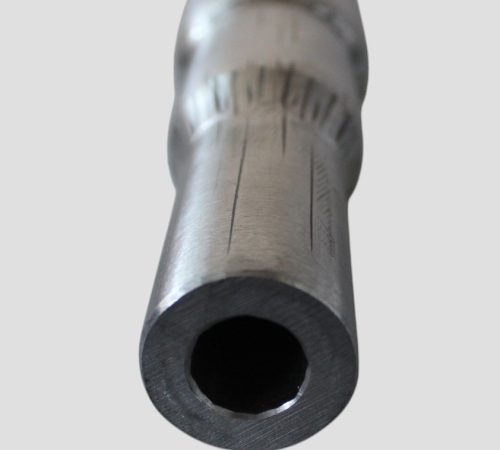

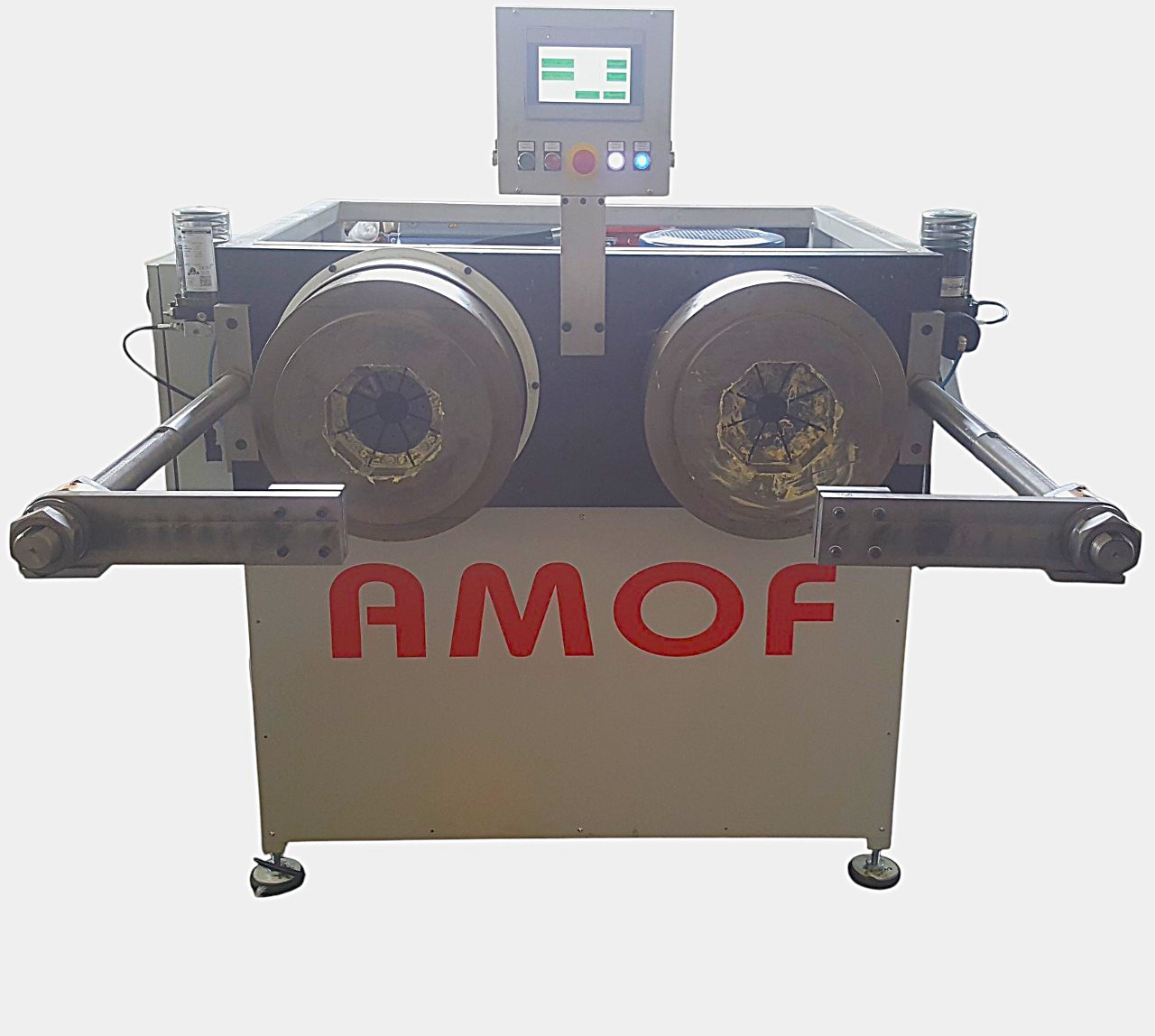

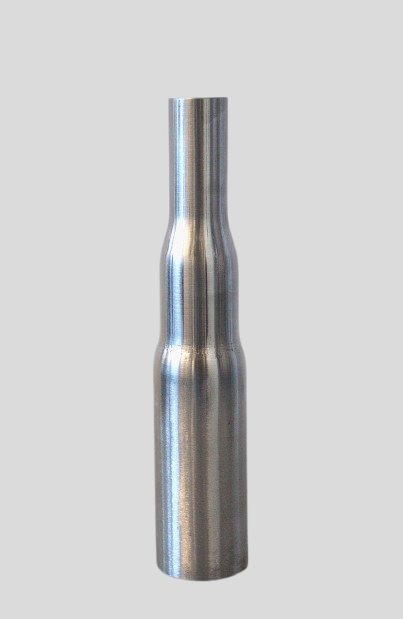

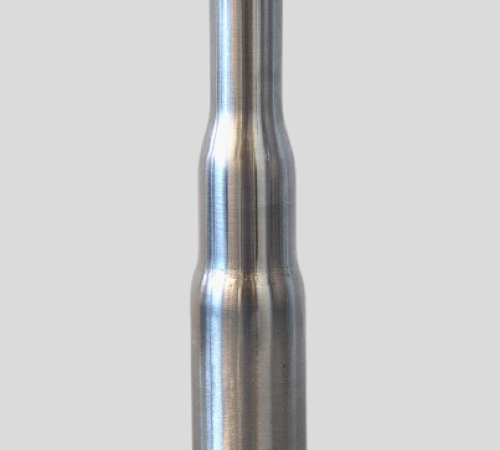

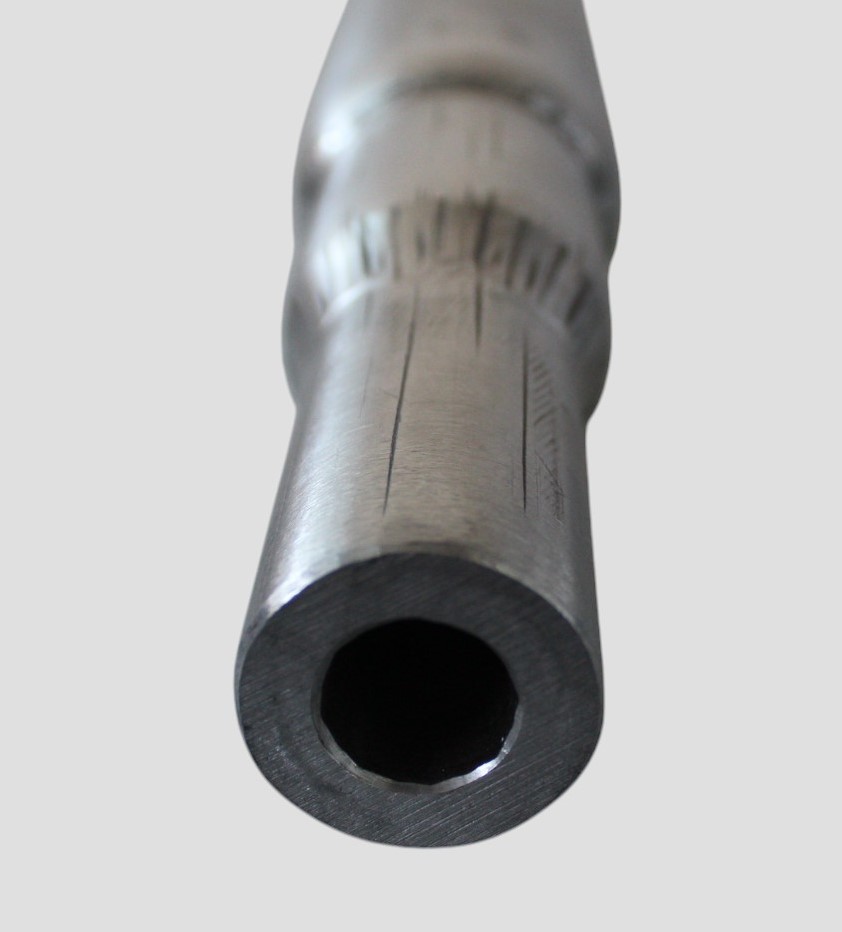

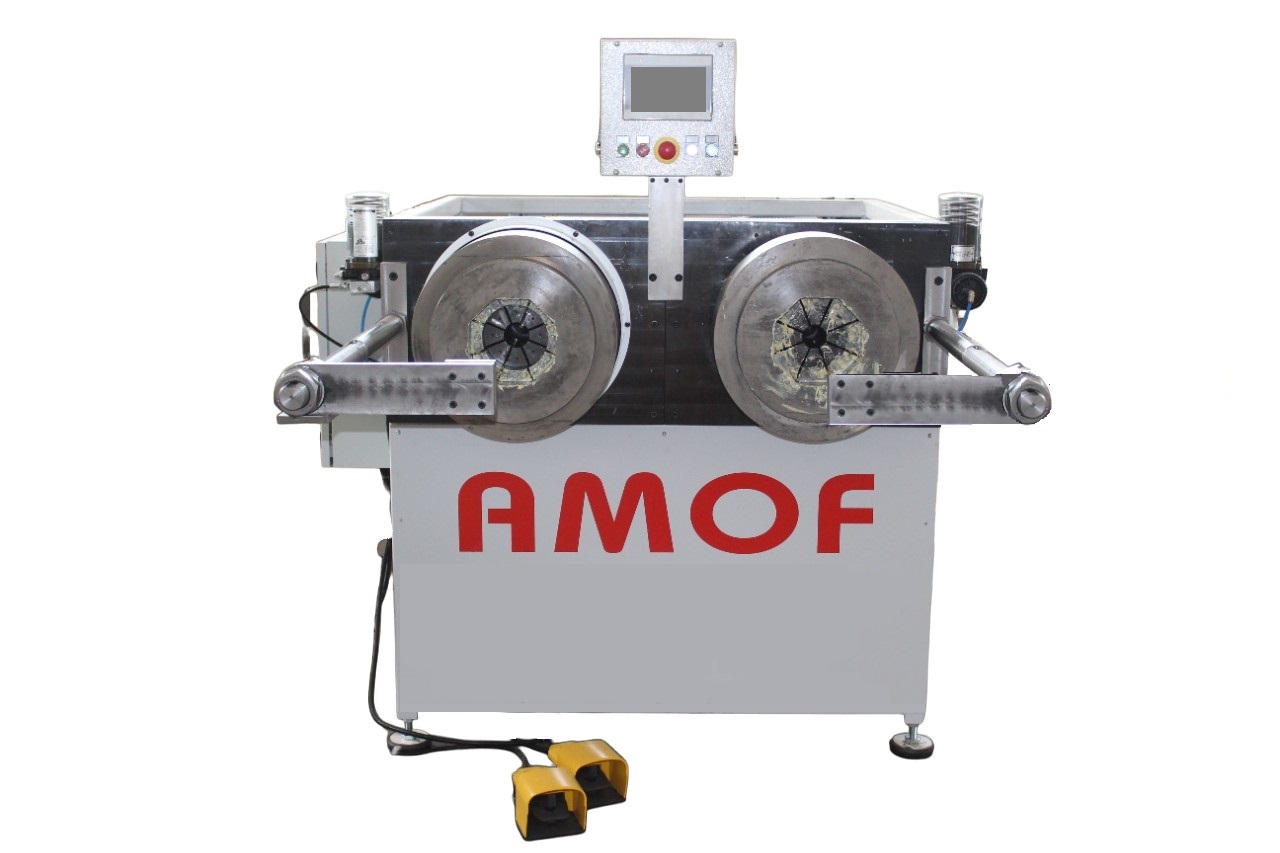

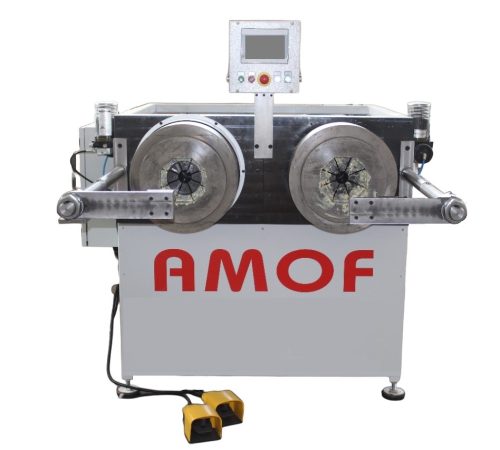

RR 200
|
DATI TECNICI
|
|
|---|---|
|
Forza max. pistone rastrematura
|
690 kN
|
|
Pressione max. di rastrematura
|
220 bar
|
|
Forza max. di ritorno/apertura pistone
|
442 kN
|
|
Pressione max. di apertura
|
220 bar
|
|
Corsa max. di rastrematura
|
95 mm
|
|
Diametro min./max. tubo da rastremare
|
20/130
|
|
Spessore min./max. tubo da rastremare
|
1/6
|
|
Velocità max. di lavoro
|
26 mm/sec
|
|
Velocità max. di ritorno
|
42 mm/sec
|
|
Potenza azionamento motore pompa principale
|
22 kW
|
|
Portata pompa principale
|
22 l/min
|
|
Massa macchina
|
circa 2000 kg
|
MACCHINE IDRAULICHE

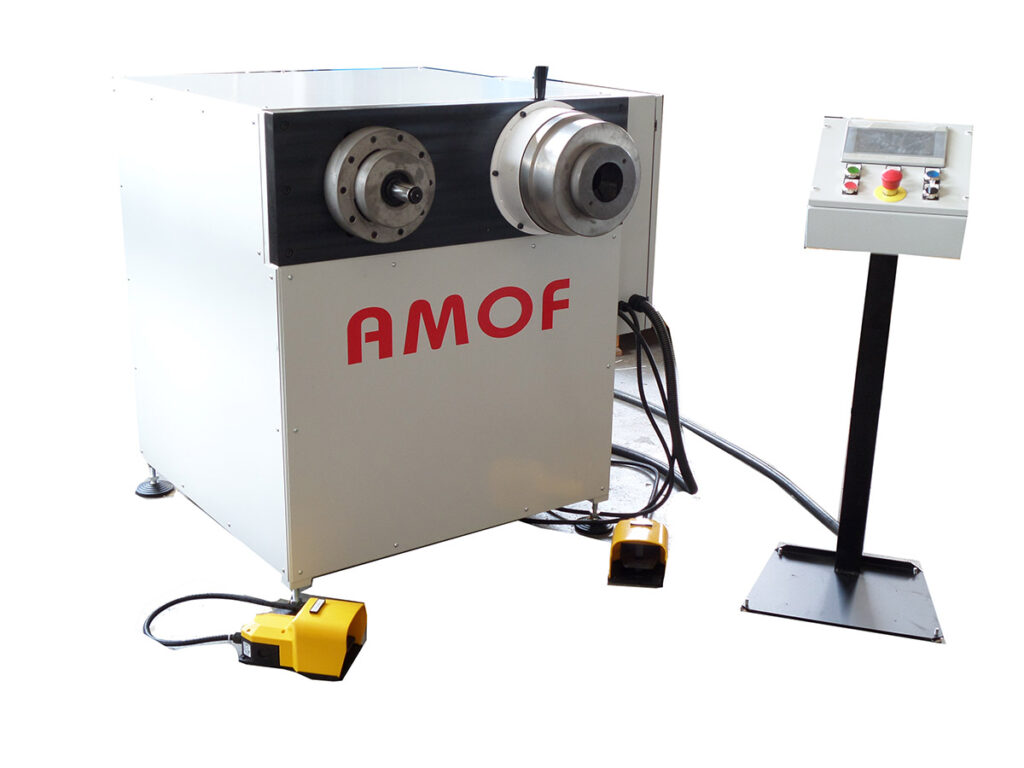

AR 150
