AJ ELETTRA

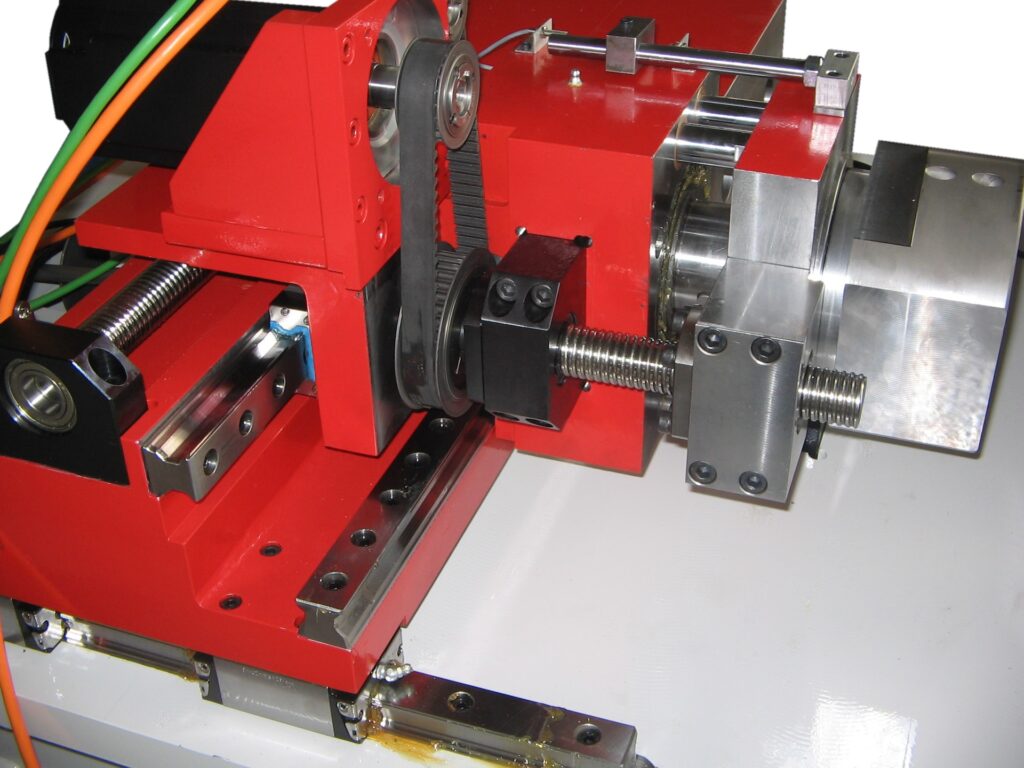

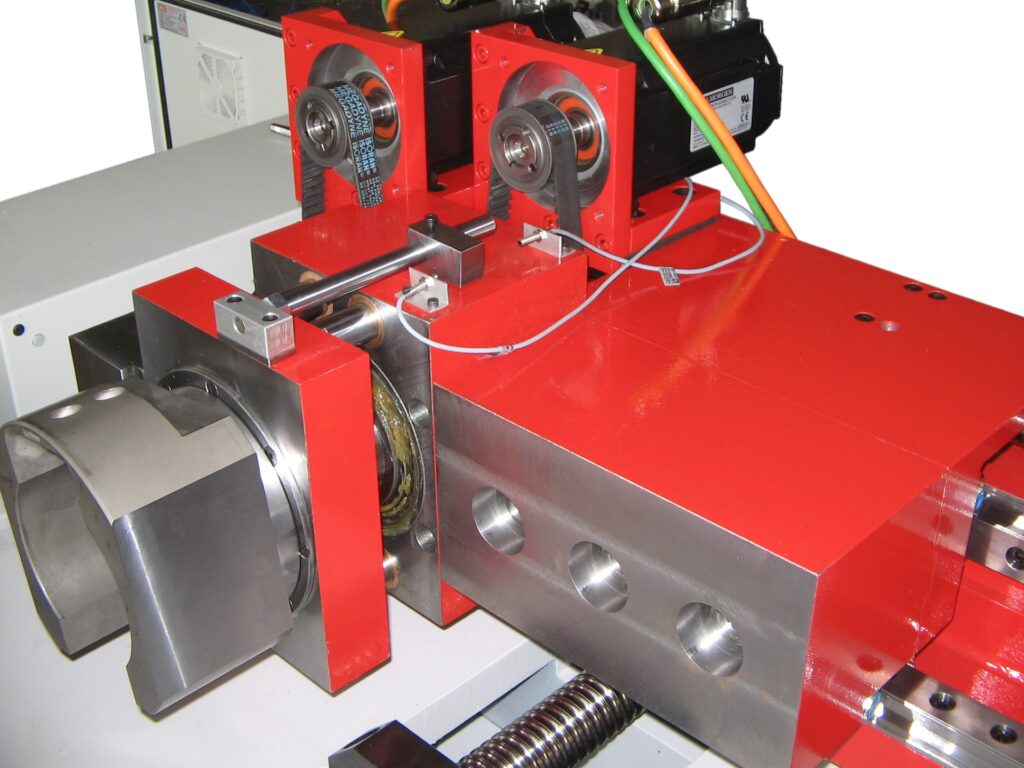

Macchina sagomatubi CNC “tipo push” a funzionamento elettrico e ciclo automatico a più stazioni (fino a sei). Struttura completamente in acciaio al carbonio con guide e carrelli a ricircolo di rulli sul carrello di lavoro e sul dispositivo porta stampi. Macchina a cinque assi motorizzati con servomotori Brushless. La macchina è dotata di dispositivo di lubri-refrigerazione centralizzata sul gruppo utensile-pezzo. Le attrezzature si montano e si regolano con facilità in breve tempo.
|
DATI TECNICI FINO A
|
|
|---|---|
|
Capacità max. bloccaggio tubo con morse tipologia AJ (*)
|
50 mm
|
|
Numero di passaggi disponibili
|
4 + 1 rotativo
|
|
Forza max. di deformazione
|
90 Nm
|
|
Forza max. di bloccaggio
|
125 Nm
|
|
Corsa max. di lavoro
|
150 mm
|
|
Corsa di apertura morsa orizzontale
|
40 mm
|
|
Passo fra gli utensili
|
85 mm
|

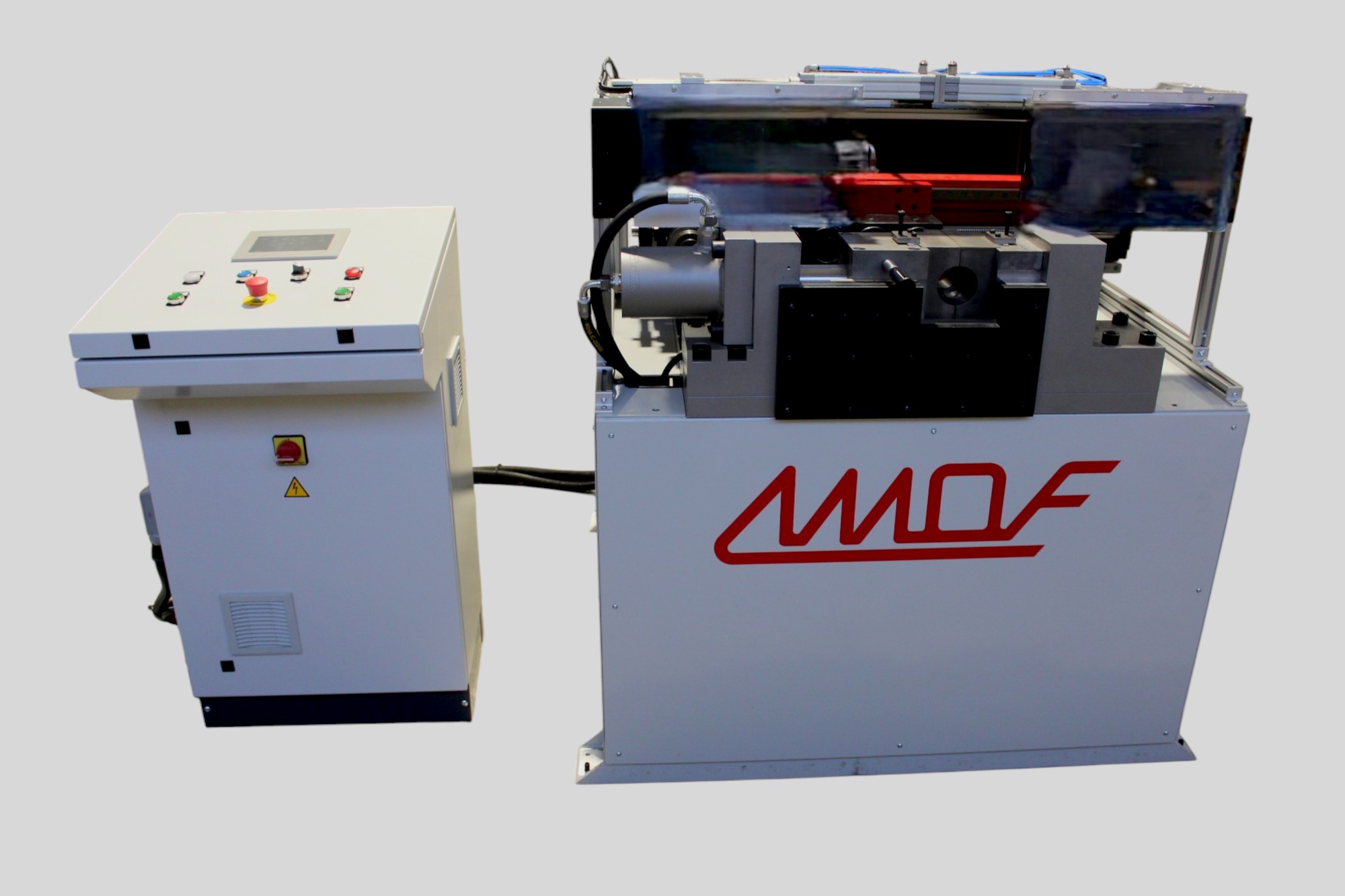

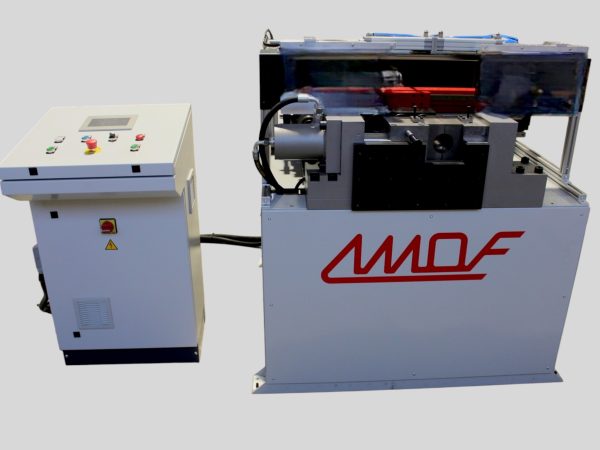

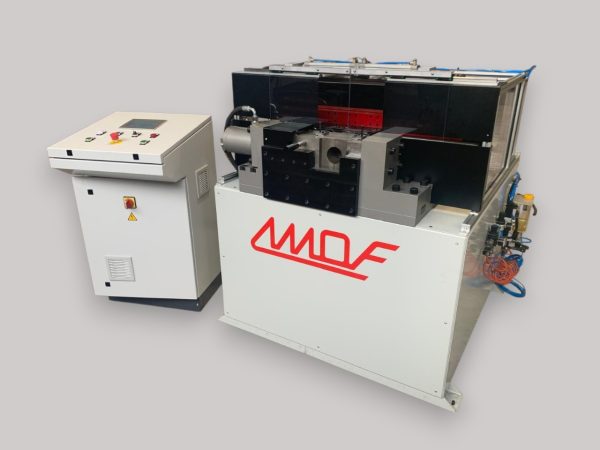

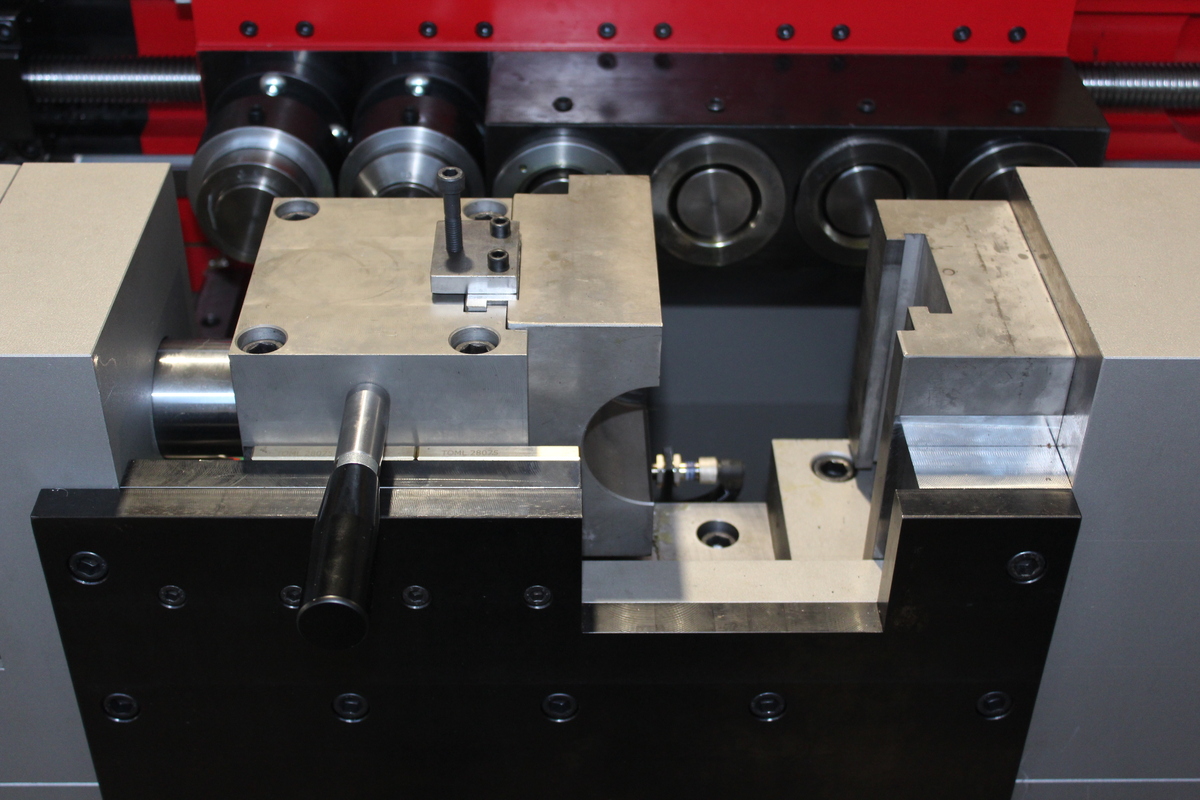

AJ IDRAULICA

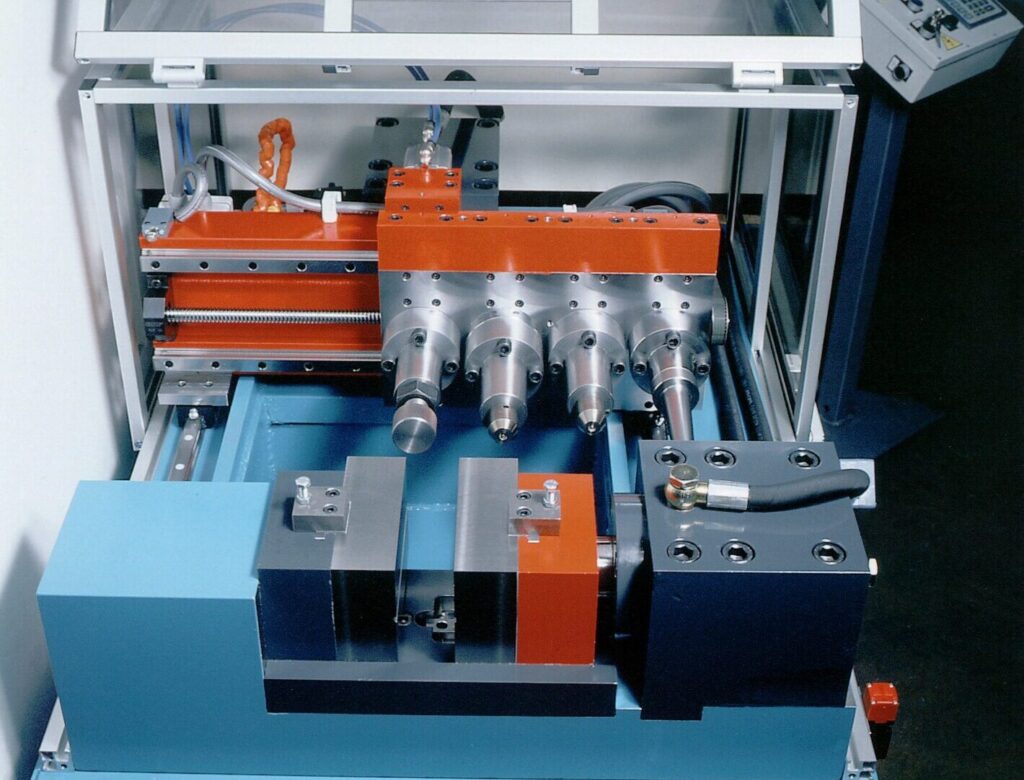

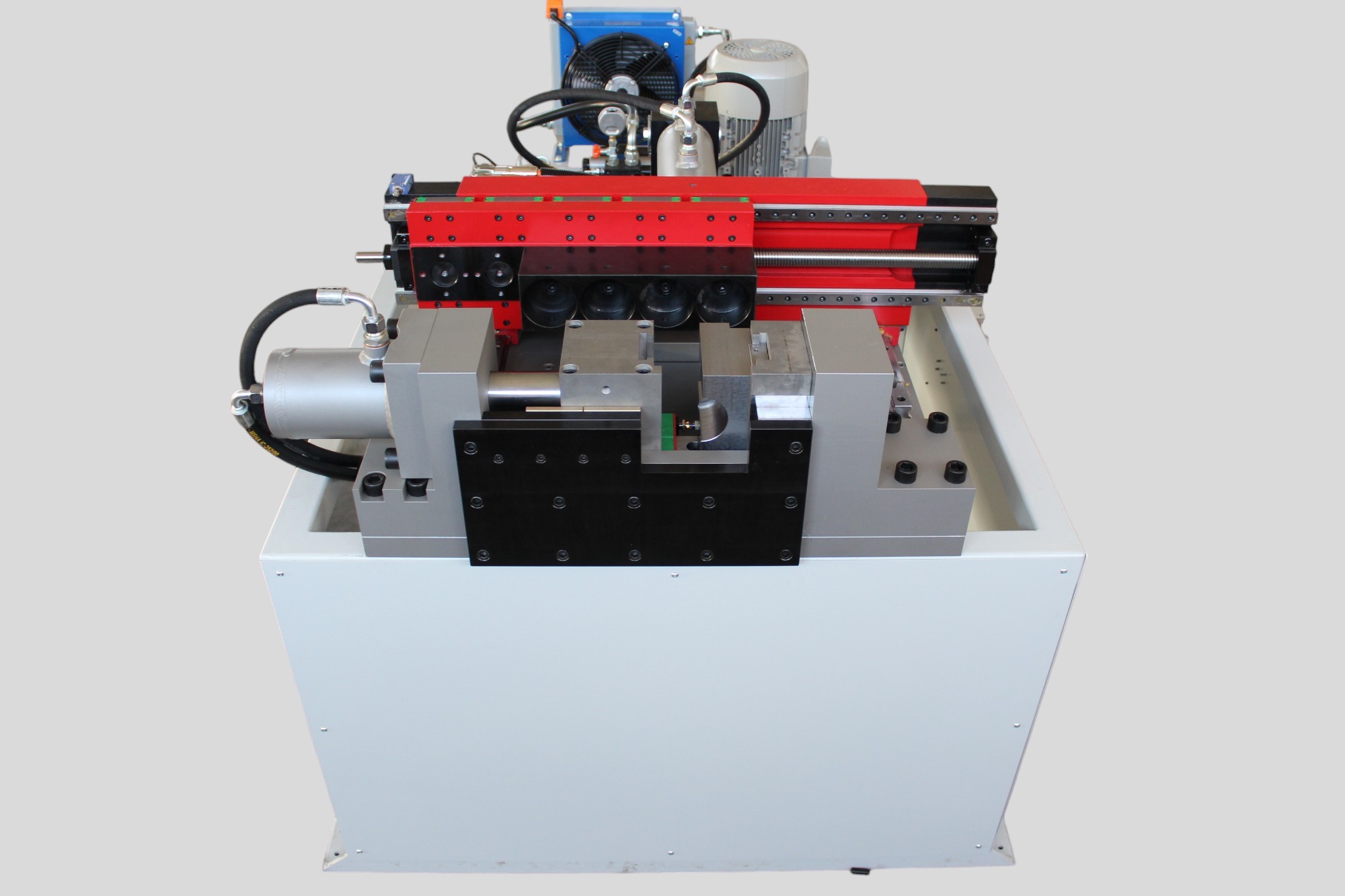

Macchina sagomatubi “tipo push” a funzionamento oleodinamico e ciclo automatico a più stazioni (fino a sei). Struttura completamente in acciaio al carbonio con guide e carrelli a ricircolo di sfere sul carrello di lavoro e sul dispositivo porta stampi. Impianto oleodinamico a Norme CETOP e impianto elettrico a Norme VDE/CEE con PLC, terminale di controllo e componenti di prima qualità. Sia il cilindro di lavoro che quello di bloccaggio sono diretti, senza rinvii. La macchina è dotata di dispositivo di lubri-refrigerazione centralizzata del gruppo utensile-pezzo. Le attrezzature, comprese quelle di altre marche, si montano e si regolano con facilità in breve tempo.
|
DATI TECNICI FINO A
|
|
|---|---|
|
Capacità max. bloccaggio tubo con morse standard
|
80 mm
|
|
Numero di passaggi disponibili
|
2 - 6
|
|
Forza max. di deformazione
|
18.000 bar
|
|
Pressione idraulica di esercizio (*)
|
150 bar
|
|
Corsa max. di lavoro
|
150 mm
|
|
Corsa di apertura morsa orizzontale
|
60 mm
|
|
Passo fra gli utensili
|
da 80 a 120 mm
|

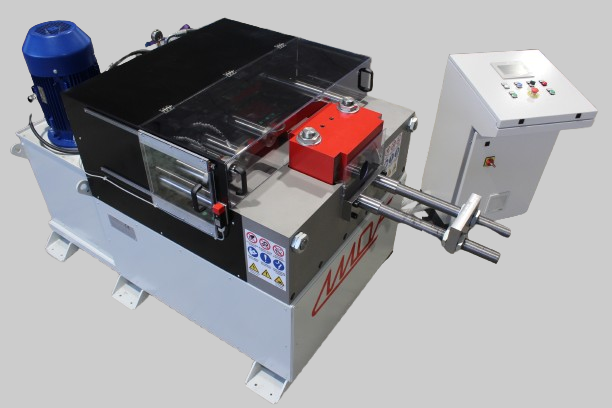

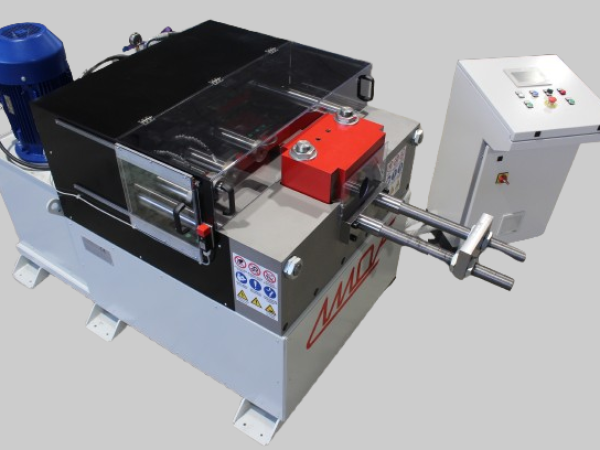

AX

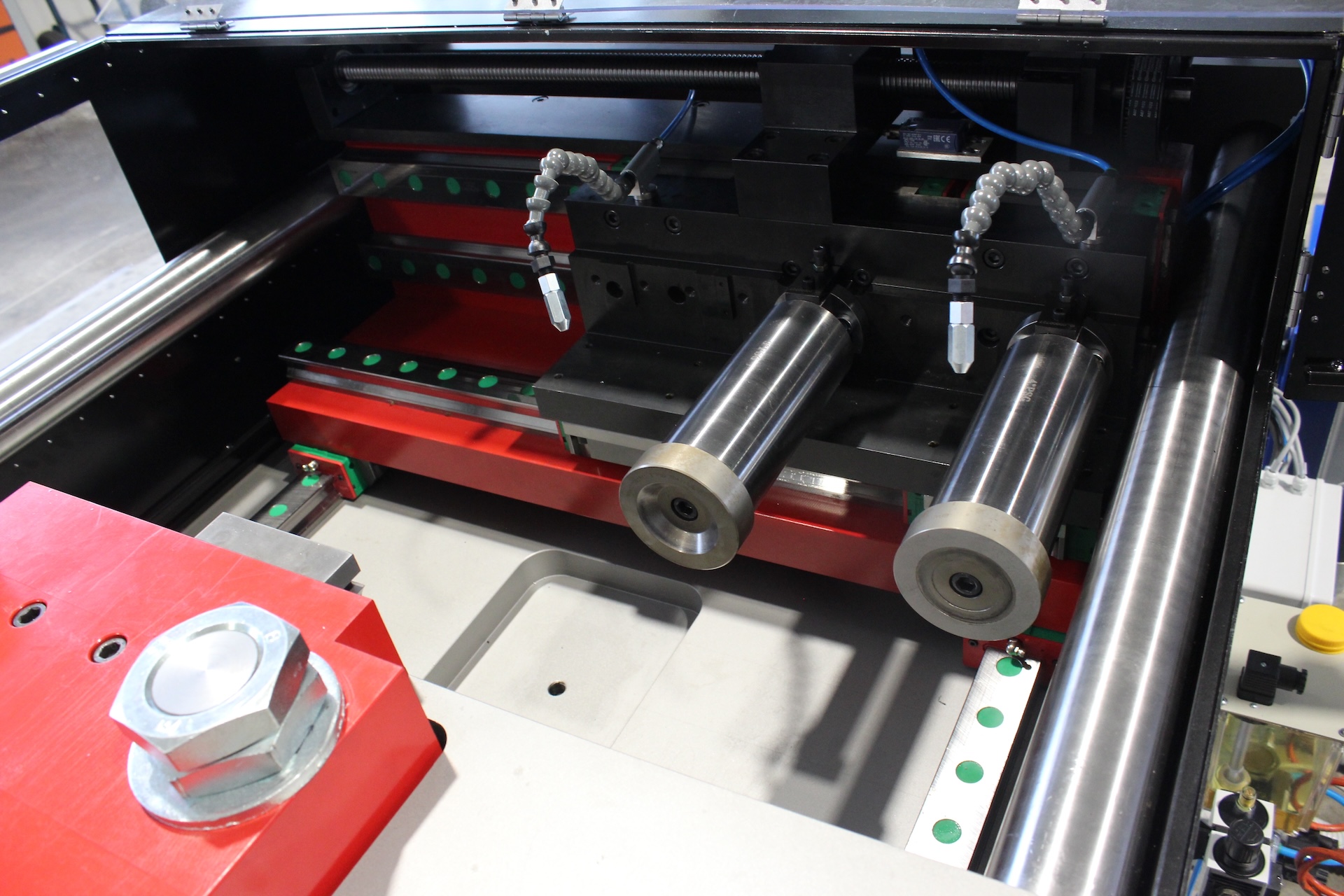

Macchina sagomatubi “tipo push” a funzionamento oleodinamico e ciclo automatico a più stazioni (fino quattro). Struttura completamente in acciaio al carbonio con guide e carrelli a ricircolo di sfere sul carrello di lavoro e sul dispositivo porta stampi. Impianto oleodinamico a Norme CETOP e impianto elettrico a Norme VDE/CEE con PLC, terminale di controllo e componenti di prima qualità. Sia il cilindro di lavoro che quello di bloccaggio sono diretti, senza rinvii. La macchina è dotata di dispositivo di lubri-refrigerazione centralizzata del gruppo utensile-pezzo. Le attrezzature, comprese quelle di altre marche, si montano e si regolano con facilità in breve tempo.
|
DATI TECNICI FINO A
|
|
|---|---|
|
Capacità max. bloccaggio tubo con morse standard
|
80 mm
|
|
Numero di passaggi disponibili
|
6
|
|
Forza max. di deformazione
|
20.000 daN
|
|
Pressione idraulica di esercizio (*)
|
150 bar
|
|
Corsa max. di lavoro
|
150 mm
|
|
Corsa di apertura morsa orizzontale
|
70 mm
|
|
Passo fra gli utensili
|
85 mm
|
